Smart City Coupe (1998-2007) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Smart City Coupé (1998–2007), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Smart City Coupe (1998-2002) – diagrama de la caja de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Smart City Coupe (1998-2002) es el fusible 12 en la caja de fusibles del salpicadero.

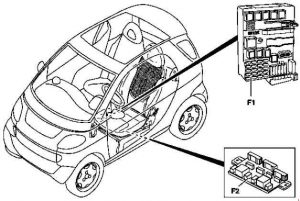

Caja de fusibles – ubicación
- Debajo del salpicadero
- Debajo de la alfombrilla, debajo del asiento izquierdo

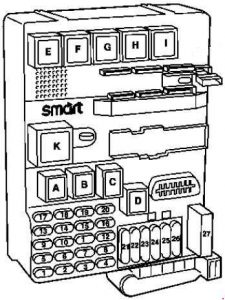

Caja de fusibles debajo del salpicadero
| Nr | Descripción | [A] |
| 1 | Faro derecho y trasero, iluminación de instrumentos, luz de matrícula | 7,5 |
| 2 | Faro izquierdo y luz trasera | 7,5 |
| 3 | Faro antiniebla delantero | 15 |
| 4 | Faro antiniebla trasero | 7,5 |
| 5 | Faro de cruce izquierdo con ajuste de ángulo de faros | 7,5 |
| 6 | Faro de cruce derecho con ajuste de ángulo de faros | 7,5 |
| 7 | Faro de carretera izquierdo, intermitente de luces de carretera | 7,5 |
| 8 | Faro de carretera derecho | 7,5 |
| 9 | Motor 160 desde 16.11.99: Bobina de encendido, motor de arranque | 25 |
| Motor 660 desde 16.11.99: Motor de arranque | 15 | |
| 10 | desde 16.11.99: Intermitentes , luces de freno | 15 |
| 11 | Radio, sistema de navegación, cambiadores de CD, salpicadero, tacómetro, lámpara de reserva, reconocimiento automático de asiento infantil, toma de diagnóstico, interruptor de calefacción PTC (motor 660) | 15 |
| 12 | Toma de 12 V. | 15 |
| 13 | Luz interior trasera, toma de diagnóstico | 15 |
| 14 | Radio, sistema de navegación, cambiadores de CD | 15 |
| 15 | Módulos de control: salpicadero, ZEE, cierre centralizado, alarma del coche, apertura remota del maletero, luz interior delantera | 7,5 |
| 16 | Cierre centralizado, consola de seguridad, reloj, bocina, apertura remota del maletero, iluminación interior | 15 |
| 17 | Motor limpiaparabrisas TRASERO | 15 |
| Cabrio: Asientos calefactables | 25 | |
| 18 | Asientos calefactables Cabrio: motor de capota blanda |
25 |
| 19 | Cabrio: motor de capota blanda | 25 |
| Techo corredizo de cristal | 15 | |
| 20 | Motor 160: Módulo de control del motor | 7,5 |
| 21 | Calefacción de la luneta trasera, ventilador del motor | 30 |
| 22 | desde 16.11.99: Sistema de transmisión, diagrama de relé del circuito 30 | 40 |
| hasta 15.11.99: Intermitentes , luces de freno | 15 | |
| 23 | Ventilador de calefacción | 20 |
| 24 | Elevalunas eléctricos izquierdo y derecho | 30 |
| 25 | Limpiaparabrisas delantero, bomba de lavado, limpiaparabrisas trasero | 20 |
| 26 | Módulos de control: ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relés | ||
| A | Relé de luces antiniebla | |
| B | hasta 15.11.99: Relé de apertura CL desde 16.11.99: Relé de apertura remota del maletero |
|
| C | hasta 15.11.99: Relé de cierre CL desde 16.11.99: Relé de funcionamiento intermitente del limpiaparabrisas trasero |
|
| D | Relé de bocina | |
| E | hasta 15.11.99: Relé de apertura remota del maletero desde 16.11.99: Ventilador de calefacción, elevalunas eléctrico y relé de sobrecarga |
|
| F | Relé de la luneta trasera calefactable | |
| G | Relé del ventilador del motor | |
| H | Relé de intermitentes izquierdos | |
| I | Relé de intermitentes derechos | |
| K | hasta 15.11.99: Ventilador de calefacción, elevalunas eléctrico y relé de sobrecarga desde 16.11.99: Relé de funcionamiento intermitente del limpiaparabrisas delantero |
|
| L | Relé de faros | |
| M | Relé de faros | |

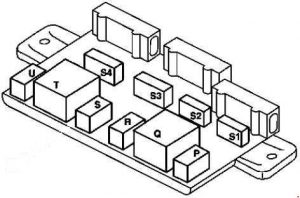

Diagrama de la caja de fusibles debajo de la alfombrilla, debajo del asiento izquierdo
| Nr | Descripción | [A] |
| S1 | Enfriador de aire de sobrealimentación, embrague magnético del compresor de refrigerante | 15 |
| S2 | Bomba de combustible | 10 |
| S3 | Motor 160: Inyectores, MEG Motor 660: Inyectores, interrupción eléctrica, válvula de presión |
15 |
| S4 | Motor 160: Válvula de purga de aire del depósito, sensor de oxígeno Motor 660: Control del tiempo de precalentamiento |
10 |
| Relés |
||
| P. | Relé eléctrico de la bomba de combustible |
|
| Q | Relé automático de la transmisión manual | |
| R | Relé principal | |
| S | Relé del ventilador del enfriador de aire de sobrealimentación | |
| T | Relé del motor de arranque | |
| U | Relé magnético del embrague del compresor del aire acondicionado | |
Smart City Coupe (2002-2007) – diagrama de la caja de fusibles
Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Smart City Coupe (2002-2007) es el fusible 12 en la caja de fusibles.

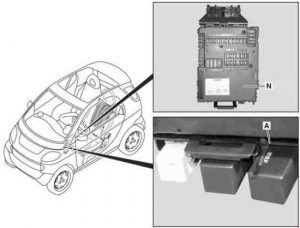

Caja de fusibles – ubicación
N – Caja de fusibles
A – Relé

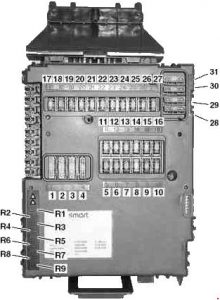

Caja de fusibles
| Nr | Descripción | [A] |
| 1 | Motor de arranque | 25 |
| 2 | Limpiaparabrisas, bomba de lavado | 20 |
| 3 | Ventilador de calefacción Asientos calefactables, solo con asientos calefactables |
20 |
| 4 | Elevalunas eléctrico izquierdo / derecho | 30 |
| 5 | Faros delanteros, luces de carretera, faro antiniebla delantero, luz trasera, luz de marcha atrás | 7,5 |
| 6 | Faro derecho / trasero, iluminación de matrícula Luz de posición derecha, solo para Canadá |
7,5 |
| 7 | Faro izquierdo / luz de estacionamiento trasera Luz de posición izquierda, solo para Canadá |
7,5 |
| 8 | Relé principal del motor, circuito 87/3 | 20 |
| 9 | Relé principal del motor, circuito 87/2 | 10 |
| 10 | Relé principal del motor, circuito 87/1 | 15 |
| 11 | Juego de indicadores, consola de seguridad, conector de interfaz de datos Bocina, solo con volante deportivo de cuero con sistema de interruptores en el volante | 7,5 |
| 12 | Radio CD, iluminación interior | 15 |
| 13 | Faro antiniebla delantero | 15 |
| 14 | Unidad de control ESP | 25 |
| 15 | Motor del ventilador aire de sobrealimentación Compresor del aire acondicionado, solo con sistema de aire acondicionado Plus |
15 |
| 16 | Bomba eléctrica de combustible | 10 |
| 17 | Limpiaparabrisas trasero (fortwo coupe) | 15 |
| 18 | Unidad de control ESP, unidad de control de sistemas de seguridad | 7,5 |
| 19 | Ajuste de espejos exteriores, solo con espejos ajustables y calefactables eléctricamente | 7,5 |
| 20 | Radio, juego de indicadores, tacómetro, conector de interfaz de datos, cambiador de CD con luz de marcha atrás | 15 |
| 21 | Conector interno Encendedor de cigarrillos, solo con kit de fumador |
15 |
| 22 | Faro de cruce derecho | 7,5 |
| 23 | Faro de cruce izquierdo | 7,5 |
| 24 | Faro de carretera derecho | 7,5 |
| 25 | Faro de carretera izquierdo, luz indicadora de luces de carretera | 7,5 |
| 26 | Luces de freno | 15 |
| 27 | Unidad de control de electrónica del motor MEG, unidad de control del motor EDG | 7,5 |
| 28 | Calefacción de la luneta trasera (fortwo coupe), motor del ventilador de refrigeración | 30 |
| 29 | Capota blanda (fortwo cabrio)
Techo corredizo de cristal eléctrico (a partir del año de modelo 2005) |
30 |
| 30 | Unidad de control de electrónica del módulo de transmisión | 40 |
| 31 | Bocina, cierre centralizado, apertura remota del maletero | 30 |
| R1 | Techo corredizo de cristal eléctrico (hasta el año de modelo 2004) | 15 |
| R2 | Unidad de control multifunción, solo para Canadá | 5 |
| R3 | vacío | − |
| R4 | vacío | − |
| R5 | Unidad de control multifunción, solo para Canadá | 15 |
| R6 | vacío | − |
| R7 | vacío | − |
| R8 | Capota blanda (fortwo cabrio) | 25 |
| R9 | Asientos calefactables | 25 |

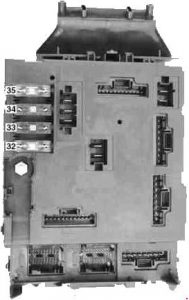

Caja de fusibles (trasera)
| Nr | Descripción | [A] |
| 32 | Bomba de inyección de aire secundario (control de emisiones) | 30 |
| 33 | Llave de arranque | 50 |
| 34 | Unidad de control ESP (N47-5) | 50 |
| 35 | Unidad de control de asistencia a la dirección (N68) | 30 |

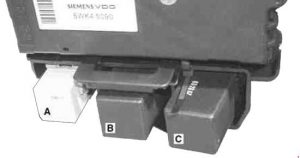

Relés
| Nr | Relé |
| A | Relé de luces antiniebla |
| B | Controlador de asiento calefactable izquierdo |
| C | Controlador de asiento calefactable derecho |
Sobre el Smart City Coupe (1998-2007)
El Smart City Coupe, fabricado entre 1998 y 2007, es un vehículo urbano compacto que se caracteriza por su pequeño tamaño y agilidad, ideal para el entorno urbano. Este modelo es conocido por su diseño único y su eficiente uso del espacio. El Smart City Coupe estaba equipado con diversas motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían suficiente potencia para la conducción urbana. El vehículo está diseñado para proporcionar la máxima economía de combustible y facilidad de estacionamiento, lo que lo convierte en una opción popular para los conductores urbanos.
Diagrama de la caja de fusibles del Smart City Coupe
Esta página muestra el diagrama de la caja de fusibles del Smart City Coupe, que es clave para comprender el sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra generalmente en el espacio debajo del salpicadero o en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles está diseñada para proporcionar un fácil acceso y protección a todos los circuitos eléctricos importantes del vehículo.
