Smart Forfour A453, C453, W453 (2014-2018) – caja de fusibles

Smart Forfour A453, C453, W453 (2014-2018) – diagrama de la caja de fusibles

Año de fabricación: 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Smart Forfour A453, C453, W453 (2014-2018) es el fusible 12 en la caja de fusibles.

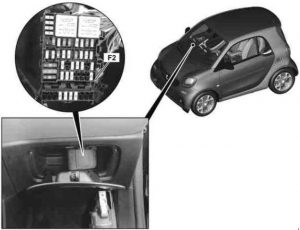

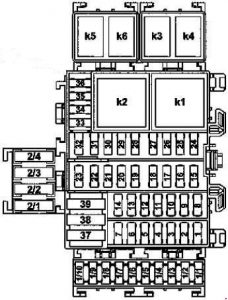

Módulo de fusibles y relés dentro del vehículo

Nr	Descripción	[A]
1	Conexión eléctrica del maletero	20
2	Reserva	–
3	Reserva	–
4	Reserva	–
5	Unidad de control SAM del lado del conductor	25
6	Unidad de control SAM del lado del conductor	25
7	Unidad de control SAM del lado del conductor	25
8	Módulo de control central SAM Radio Radio a través del conector para el terminal 15 R.	15
9	Reserva	–
10	Bocina	15
11	Sensor de batería y unidad de control SAM del lado del conductor	5
12	Encendedor de cigarrillos delantero con iluminación de cenicero	15
13	Reserva	–
14	Transmisión automática protegida por conector para circuito 30 Conector de diagnóstico Aplica a vehículos eléctricos : Circuito con fusible 30 Conector de diagnóstico	20
15	Alimentación del conector 30 con fusible	15
16	Electrónica del motor protegida por conector para circuito 30 Aplica a vehículo eléctrico : Alimentación para conector con fusible circuito 30	5
17	Alimentación protegida por conector para circuito 30	15
18	Interruptor de luces de freno	10
19	Interruptor de ajuste del espejo exterior	5
20	Bobina transpondedora Unidad de control electrónico del programa de estabilidad e interruptor de luces de freno Protegido por conector para circuito 30	3
21	Funciones de iluminación protegidas por conector para circuito 30	10
22	Sensor de ángulo del volante Controlador de transmisión de doble embrague	5
23	Reserva	–
24	Módulo de control central SAM	15
25	Módulo de control central SAM	10
26	Módulo de control central SAM	15
27	Módulo de control central SAM	20
28	Unidad de control SAM del lado del conductor	10
29	Unidad de control SAM del lado del conductor	10
30	Interruptor combinado Sirena de advertencia Alimentación del circuito del fusible 30 Conector (aplica a vehículos eléctricos)	15

31	Juego de indicadores e instrumentos adicionales	10
32	Reserva	–
33	Unidad de control del sistema de mantenimiento	5
34	Interruptor combinado	5
35	Unidad de control eléctrico para la dirección asistida	5
36	Módulo de control central SAM	5
37	Unidad de control SAM del lado del conductor	30
38	Interruptor electromagnético de alimentación del aire acondicionado	40
39	Arranque a través del relé de arranque	30
	Aplica a vehículos eléctricos : motor del ventilador	40
1/1	Aplica a vehículo eléctrico : Alimentación del conector 30 del vehículo eléctrico	10
1/2	Aplica a vehículos eléctricos : Unidad de control de la bomba de vacío para el servofreno. Unidad de control de la electrónica de potencia	–
1/3	Reserva	–
1/4	Unidad de control del amplificador del sistema de audio	20
1/5	Unidad de control de la transmisión de doble embrague Aplica a vehículos eléctricos : Unidad de control de la propulsión eléctrica	5
1/6	Motor del elevalunas delantero izquierdo y motor del elevalunas delantero derecho	25
1/7	Espejo exterior ajustable eléctricamente y calefactable del lado izquierdo y espejo exterior ajustable eléctricamente y calefactable del lado derecho	5
1/8	Aplica a vehículos eléctricos : Controlador de calefacción del asiento del pasajero delantero. Controlador de calefacción del asiento del conductor	25
1/9	Reserva	–
1/10	Aplica a vehículos eléctricos : Relé de calefacción del volante	–
2/1	Alimentación del motor de la capota blanda	20
2/2	Alimentación del motor de la capota blanda	20
2/3	Reserva	–
2/4	Reserva	–
Relés
K1	Relé de la luneta trasera calefactable / espejos exteriores
K2	Relé del elevalunas delantero
K3	Relé del techo corredizo
K4	Relé de los faros delanteros
K5	Relé de arranque
K6	Relé de la bocina
K.	Aplica a vehículos eléctricos : Relé de calefacción del volante

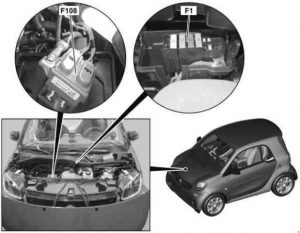

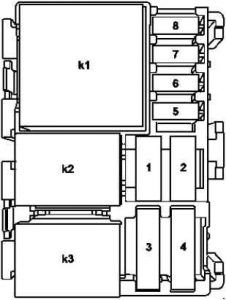

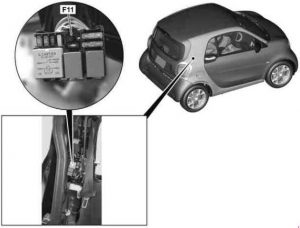

Módulo de la caja de fusibles y relés del motor de combustión interna (F1)

Nº	Descripción	[A]
1	Módulo de relés del motor de combustión Aplica a vehículos eléctricos:  Reserva	Diodo
2	Válido en EE. UU.:  suministro del relé de la bomba de vacío	Diodo
	Aplica a vehículos eléctricos: Sensor de reconocimiento del modo de transmisión Unidad de control del sistema de tracción eléctrica	15
3	Bomba de combustible con sensor de nivel y sensor de temperatura	20
	Aplica a vehículos eléctricos:  Relé del ventilador del motor del vehículo eléctrico	40
4	Alimentación del conector 30 con fusible	25
	Aplica a vehículos eléctricos:  relé de las bombas de refrigerante del sistema de refrigeración de la batería	30
5	Suministro de conectores para el circuito 87	15
	Aplica a vehículos eléctricos:  bomba de refrigerante del sistema de refrigeración de la batería	15

6	Relé del compresor de refrigerante	15
	Aplica a vehículos eléctricos: Unidad de control del sistema de gestión de la batería Unidad de control de la propulsión eléctrica	5
7	Ventilador A través del relé del ventilador	10
	Aplica a vehículo eléctrico:  Alimentación del conector de alimentación de la unidad de control de la electrónica de potencia	20
8	Unidad de control de la transmisión de doble embrague	10
	Válido para vehículo eléctrico:  conector de alimentación del circuito 87	15
Relés
K1	Circuito funcional del motor 87 Relé
K2	Relé del ventilador
K3	Encendido de la bobina / relé de arranque de la bomba de combustible
K4	Aplica a vehículos eléctricos:  relé de las bombas de refrigerante del sistema de refrigeración de la batería

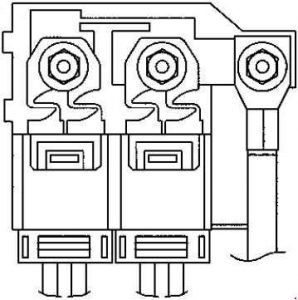

Fusible del terminal de la batería (F108)

Nº	Descripción	[A]
F1	Fusible eléctrico 3A (F108f3A) y fusible eléctrico 3B (F108f3B) Aplica a vehículo eléctrico:  Módulo de fusibles y relés de alimentación (F1) Unidad de control del convertidor DC / DC	200
F2A	Fusible interno y alimentación del módulo de relés (F2) Protegido por conector para circuito 30 Conector para circuito 30	70
F2B	Unidad de control eléctrico para la dirección asistida	60
F3A	Fusible interno y alimentación del módulo de relés (F2) Llave de encendido Protegido por conector para circuito 30 Conector para circuito 30	70
F3B	Unidad de control electrónico del programa de estabilidad	50

Módulo de fusibles y relés de alimentación

Número	Descripción	[A]
1	Luneta trasera calefactable sobre el relé de la luneta trasera calefactable / espejos exteriores	30
2	Controlador de calefacción del asiento del pasajero delantero Controlador de calefacción del asiento del conductor Aplica a vehículo eléctrico:  Controlador de la bomba de vacío para el servofreno	30
3	Alimentación de la unidad de control del sistema electrónico de estabilidad	25
4	Aplica a vehículos eléctricos:  reserva fusible eléctrico 1 y fusible eléctrico 2	40
	Relé del techo corredizo	25
5	Alimentación del módulo de fusibles y relés del motor de combustión interna	60
6	Unidad de control de la transmisión de doble embrague Protegida por conector para circuito 30	50
	Aplica a vehículos eléctricos:  Fusible interno del vehículo y alimentación del módulo de relés	40
7	Motor del ventilador Relé del ventilador	30
	Interruptor electromagnético del ventilador Refrigeración del motor de combustión interna ICE	30
8	Reserva	–
9	Válido en EE. UU.: Bomba de inyección de aire secundario Aplica a vehículos eléctricos:  Calentador para la batería de alto voltaje Relé del calentador para la batería de alto voltaje	60
Relés
K1	Relé del ventilador

Acerca del Smart Forfour A453, C453, W453 (2014-2018)

El Smart Forfour A453, C453, W453 es un coche urbano compacto que se fabricó entre 2014 y 2018. Este modelo es conocido por su agilidad y el uso eficiente del espacio, lo que lo hace ideal para entornos urbanos. El vehículo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento equilibrado y ahorro de combustible. El interior está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que garantiza una experiencia de conducción agradable. El Smart Forfour también está equipado con numerosas características de seguridad que aumentan la protección del conductor y los pasajeros.

Diagrama de la caja de fusibles del Smart Forfour A453, C453, W453

Esta página muestra el diagrama de la caja de fusibles para los modelos Smart Forfour A453, C453, W453. La caja de fusibles se encuentra generalmente en el interior del vehículo, a menudo debajo del salpicadero o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y contenido.
