SsangYYong Musso – caja de fusibles
SsangYong Musso – diagrama de la caja de fusibles
Año de producción:
El fusible del encendedor de cigarrillos (toma de corriente) en el Rover 75 es el fusible 5 en la caja de fusibles.

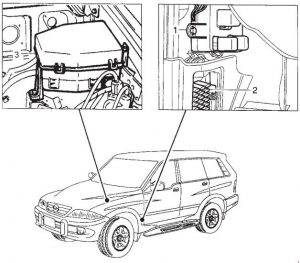

Ubicación de la caja de fusibles
- Diagrama de relés internos
- Diagrama de fusibles internos
- Diagrama de fusibles y relés del compartimento del motor

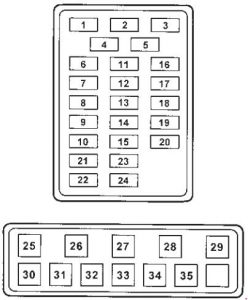

Panel de fusibles del salpicadero
| Nº |
Amperaje [A] |
Descripción |
| 1 | 15 | ABS, ABD |
| 2 | 20 | Techo solar |
| 3 | 10 | Airbag |
| 4 | Audio, reloj, espejo exterior | |
| 5 | 30 | Encendedor de cigarrillos, toma de corriente |
| 6 | 30 | Calefactor |
| 7 | 15 | Cierre de puertas |
| 8 | 30 | Calefacción de la luneta trasera |
| 9 | 10 | Sonido, señal acústica, gong, reloj |
| 10 | 30 | Elevalunas eléctrico |
| 11 | 10 | Inmovilizador |
| 12 | 20 | T / C |
| 13 | 15 | Luz interior |
| 14 | 15 | Luz de advertencia |
| 15 | 15 | Luz de freno |
| 16 | 15 | Intermitentes, faros |
| 17 | 10 | Luz de reserva |
| 18 | 15 | Cuadro de instrumentos, STICS |
| 19 | 15 | A / T, Diagnóstico |
| 20 | 15 | Relé de protección contra sobretensiones (solo gasolina) |
| 21 | 15 | Calefacción de asiento |
| 22 | 15 | ECS |
| 23 | Limpiaparabrisas y lavaparabrisas delantero | |
| 24 | 10 | Limpiaparabrisas y lavaparabrisas trasero, aire acondicionado |
| Relés | ||
| 25 | Limpiaparabrisas delantero | |
| 26 | Luz de control ABS | |
| 27 | Unidad intermitente | |
| 28 | Bomba de combustible (solo gasolina) | |
| 29 | Bloqueo de la transmisión (A / T) | |
| 30 | Embrague de bloqueo y punto muerto | |
| 31 | Techo solar | |
| 32 | Bloqueo A / T ‘B’ (MB A / T) | |
| 33 | Elevalunas eléctrico | |
| 34 | Luz antiniebla trasera | |
| 35 | ECS | |
Fusible del compartimento del motor y diagrama de relés
| Número |
Amperaje [A] |
Descripción |
| 39 | 10 | Faro trasero |
| 40 | 15 | Faro (izquierdo) |
| 41 | 15 | Faro (derecho) |
| 42 | 15 | Faro antiniebla delantero |
| 43 | 10 | Claxon |
| 44 | 10 | Compresor |
| Relés | ||
| 36 | Compresor (motor diésel) Ventilador del condensador (motor de gasolina) |
|
| 37 | Ventilador del condensador | |
| 38 | Aire acondicionado | |
| 45 | Resistencia con diodo (motor de gasolina) | |
| 46 | Faro antiniebla delantero | |
| 47 | Ventilador del condensador | |
| 48 | Faro trasero | |
| 49 | Claxon | |
Acerca del SsangYong Musso
El SsangYong Musso es un SUV robusto que se caracteriza por su fiabilidad y rendimiento. Este modelo es popular por su espacioso interior y su capacidad para manejar diversas condiciones todoterreno. El SsangYong Musso está equipado con varias opciones de motorización, incluyendo motores diésel y de gasolina, que proporcionan suficiente potencia para la conducción diaria y viajes más exigentes. El vehículo es conocido por su construcción duradera y sus tecnologías modernas que aumentan el confort y la seguridad de los pasajeros.
Diagrama de la caja de fusibles del SsangYong Musso
Esta página muestra el diagrama de la caja de fusibles del SsangYong Musso, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
