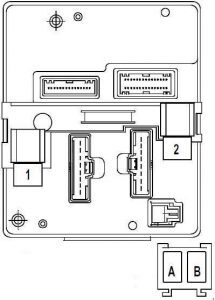

Renault Scenic (1996-2016) – caja de fusibles

Renault Scenic 2 – diagrama de la caja de fusibles

Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Scenic 2 es el fusible T en la caja de fusibles del habitáculo.

Habitáculo – Renault Scenic 2

Caja de fusibles

Se encuentra en el salpicadero, en el lado izquierdo. El diagrama de fusibles estará pegado en la cubierta protectora.

Circuitos protegidos

• A-40A Relé de elevalunas eléctrico o relé de faros de xenón
• B-40A Relé de luz de freno

C	40A Ventilador interior
D	40A Elevalunas traseros impulsivos o relé de elevalunas eléctricos (vehículos con volante a la izquierda)
E	20A Techo solar eléctrico
F	10A ABS y ECU ESP – Sensor de aceleración angular y lateral
G	15A Sistema de audio; Relé de la bomba del lavaparabrisas; Encendedor de cigarrillos de la fila delantera de asientos; Elementos calefactores de los asientos; Bomba del lavaparabrisas; Relé del calentador diésel; Panel de control del aire acondicionado; ECU del aire acondicionado; Espejo electrocromático; Alarma antirrobo; Módulo de comunicación central.
H	15A Luz de freno
K	Relé de 5A para la alimentación de la lámpara de xenón de la ECU; Fuente de alimentación para el actuador de la lámpara de xenón; Lámpara de iluminación de la guantera.
L	25A Elevalunas eléctrico de la puerta del conductor
M	25A Regulador de elevalunas de la puerta del pasajero; Relé de control de elevalunas (vehículos RHD).
N	20A Fusible para la desactivación de los receptores de energía eléctrica: sistema de audio, espejos eléctricos exteriores, alarma antirrobo, salpicadero, consola central
O	15A Bocina; Conector de diagnóstico; Relé de la bomba del lavaparabrisas.
P	15A Motor del limpiaparabrisas trasero
R	20A UCH; ECU del aire acondicionado; Relé de luz de freno (B).
T	Fusible del encendedor de cigarrillos de 15A
S	3A Ventilador eléctrico y sensor de temperatura interior; Espejo electrocromático; Sensores de lluvia y luz.
U	20A Cierre centralizado o sistema de bloqueo de manillas interiores
V	No se usa
B	7,5A Elementos calefactores para espejos exteriores

Caja de fusibles debajo del asiento del pasajero

Se encuentra en el habitáculo debajo del asiento delantero izquierdo.

Diagrama de la caja de fusibles

1	25A Fusible del freno de estacionamiento automático
2	20A Fusible del circuito de calefacción, asiento del conductor y del pasajero
3	10A No utilizado
4	10A Fusible de la toma de corriente de accesorios en la consola, accionamiento eléctrico para el bloqueo de la consola y lámpara de iluminación del habitáculo
5	10A Fusible de la toma de corriente de accesorios de la segunda fila de asientos
6	10A Fusible para la toma de corriente de accesorios, primera fila de asientos
A	50A Relé para receptores de energía eléctrica, segundo relé de potencia para los fusibles 2, 4, 5 y 6

Relés separados

Un par se encuentra en el lado derecho del módulo combinado en el habitáculo (2 relés auxiliares de calefacción) y un relé en el travesaño a la izquierda del salpicadero (relé de consumo en la caja de fusibles)

Compartimento del motor

Diagrama de la caja de fusibles – Renault Scenic 2

Caja 1

3	25A Fusible del relé de arranque
4	10A Relé para el encendido del compresor del aire acondicionado
5a	15A Bloqueo eléctrico de la columna de dirección
5C	10A Luces de marcha atrás
5D	Sistema de inyección 5A ECU y bloqueo eléctrico de la columna de dirección («+» después de encender)
5e	5A ECU de airbag y dirección asistida eléctrica («+» después de encender)
5F	7,5A «+» después de encender (en el habitáculo): indicador de posición de la palanca de cambios, control de velocidad y limitador de velocidad, caja de fusibles y relés en el habitáculo, relé de calentador auxiliar, conector de diagnóstico, espejo, sensor de lluvia y luz solar (según la modificación, ECU, sistema de audio)
5H	5A Transmisión automática
5G	10A No se usa (o «+» después de encender en el sistema de alimentación de gas licuado, si está presente)
6	30A Luneta trasera calefactada
7A	7,5A Luces del lado derecho; Interruptor de control de estacionamiento; Interruptor de estabilización de trayectoria; Indicador de posición de la palanca de cambios; Control del freno de estacionamiento.

B7	7,5A Luces del lado izquierdo; Encendedor de cigarrillos; Interruptores de cierre centralizado y luces de emergencia; Interruptor de control del haz de los faros; Panel de control del aire acondicionado; Interruptor de control de elevalunas de las puertas de los pasajeros; Interruptor de control de elevalunas de las puertas traseras; Controlador de la ECU del sistema de navegación; Elementos calefactores del asiento del conductor y del pasajero.
8A	10A Faro derecho (luz de carretera)
B8	10A Faro izquierdo (luz de carretera)
8C	10A Luces abatibles (faro derecho); Control del haz de los faros; Actuador de control del haz del faro derecho; ECU de la lámpara de xenón.
8D	10A Faro izquierdo (luz abatible); Actuador de ajuste del haz del faro izquierdo.
9	25A Motor del limpiaparabrisas
10	20A Faros antiniebla
11	40A Ventilador eléctrico del sistema de refrigeración del motor (baja velocidad)
13	25A ECU ABS y ESP
15	20A + batería en la transmisión automática (o sistema de alimentación GPL, si está presente)
16	10A No utilizado

Caja de fusibles 2

1	70A relé de calefacción auxiliar 2
2	60A Bloque de montaje de fusibles y relés en el habitáculo
3	40A relé de calefacción auxiliar 1
4	70A dirección asistida eléctrica
5	Unidad de control ABS 50A
6	70A Bloque de montaje de fusibles y relés en el habitáculo
7	20A relé de calefacción del filtro diésel
8	70A Unidad de control de precalentamiento
9	No se usa

Fusibles en la batería del Renault Scenic 2

Los fusibles de cartucho se encuentran en el terminal positivo de la batería.

1. 30A – Unidad de control en el habitáculo
2. 350 A – para coches con motor de gasolina, 400 A – para coches con motor diésel – Caja de fusibles del compartimento del motor
3. 30A – Unidad de conmutación del compartimento del motor

Renault Scenic 3 – diagrama de la caja de fusibles

Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Scenic 3 es el fusible 3 y 4 (toma trasera) en la caja de fusibles del habitáculo.

Compartimento del motor

Caja de fusibles

Se encuentra en la caja de conexiones del motor (compartimento del motor).

Descripción

1. 10A – Luz de posición (faro derecho, luz trasera derecha, faros), iluminación de la matrícula, iluminación del encendedor de cigarrillos, iluminación de los interruptores de elevalunas eléctricos, sistema de audio, unidad de control del sistema de navegación, teclado del sistema multimedia;
2. 10A – Luz de posición (faro izquierdo, luz trasera izquierda), luz izquierda en el portón trasero;
3. 15A – Bomba del lavaparabrisas;
4. 20A – Faros antiniebla;
5. 10A – Faros con luz de cruce (faro izquierdo);
6. 10A – Faros con luz de cruce (faro derecho);
7. 15A – Toma de diagnóstico, relé de calefacción de la luneta trasera, interruptor de modo de transmisión automática, corrector eléctrico de faros, regulador de luces de descarga, regulador de calentador adicional, limitador de velocidad, freno de estacionamiento automático, regulador de estacionamiento automático, espejo oscuro en el habitáculo;
8. 30A – ECU ABS/ESP;
9. 30A – Limpiaparabrisas delantero;
10. 10A – Unidad de control de airbag;
11. 20A – No se usa;
12. 7,5A – ECU de transmisión;
13. 25A – Sistema de gestión del motor;
14. 15A – Sensores de O2 – calefacción;
15. 20A – ECU de transmisión;
16. 5A – Señales de frenado, unidad de control eléctrica, dirección asistida eléctrica;
17. 10A – Sensor de modo de funcionamiento de la transmisión automática, corrector eléctrico de faros, relé de luces de marcha atrás;
18. 15A – CECBS;
19. 25A – Motor de arranque;
20. – No se usa;
21. 20A – Módulo de combustible, bobinas de encendido, ECU de GLP;
22. 10A – Embrague electromagnético del compresor del aire acondicionado;
23. 5A – Sistema de inyección ECU;
24. 20A – Luz de cruce (faro izquierdo), corrector eléctrico;
25. 20A – Luces de cruce (faro derecho), corrector eléctrico;
26. – No se usa.

Los fusibles 24, 25 y 26 del dispositivo de protección pueden no ser reemplazables.

Caja 2

Se encuentra en la caja de conexiones del compartimento del motor, debajo de la unidad de protección y conmutación.

Descripción

• A – No se usa
• B – Relé del calentador de combustible
• C – Relé de luces de marcha atrás
• D – No se usa
• F1 – unidad de control del calentador de inmersión 80A
• F2 – unidad de calefacción 70A
• F3 – no se usa
• F4 – unidad de control del calentador de inmersión 80A
• F5 – relé del ventilador 60A / 40A
• F6 – relé del calentador de combustible 20A
• F7 – no se usa
• F8 – relé del ventilador 30A
• F9 – no se usa

Caja cerca de la batería

Tipo 1

Descripción

• F1 – 190A Motor de arranque;
• F2 – caja de fusibles y relés 50A en el habitáculo;
• F3 – caja de fusibles y relés 80A (unidad de control y conmutación) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo;
• F4 – fusible 300A / 190A en el compartimento del motor y caja de relés 2 / alternador;
• Dirección asistida eléctrica F5 – 80A;
• F6 – unidad de control de la electrónica del motor (ECU) 35A / caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1;
• F7 – caja de fusibles y relés 5A (unidad de control y conmutación) en el compartimento del motor 1.

Tipo 2

Descripción

1. 70A – calentador adicional del habitáculo;
2. 80A – caja de fusibles y relés en el habitáculo;
3. 80A – caja de fusibles y relés en el habitáculo;
4. 80A – caja de fusibles y relés (unidad de control y conexión) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo;
5. 30A – calentador adicional;
6. 50A – ECU ABS / sistema de estabilización de trayectoria.

Junto al ventilador eléctrico puede haber un relé del ventilador eléctrico de refrigeración del motor de 70A.

Habitáculo

Caja principal

Se encuentra en el salpicadero a la izquierda

Número	Descripción
1	40A Fusible del limpiaparabrisas delantero derecho
2	40A fusible del limpiaparabrisas delantero izquierdo
3	10A Encendedor de cigarrillos
4	10A Toma trasera
5	10A Toma en el maletero
6	10A Sistema de audio
7	5A Espejos exteriores calefactables
8	10A Limpiaparabrisas delantero, indicador de puertas abiertas
9	30A Freno de estacionamiento automático
10	Reservado
11	25A Asiento, interruptores de la columna de dirección
12	20A Relé de funcionamiento del motor
13	Reservado
14	Regulador eléctrico de elevalunas 25A para la puerta delantera del pasajero
15	5A Interruptor de luces de freno; Sensor de posición del pedal de freno; Unidad de control ABS y ESP.
16	Regulador eléctrico de elevalunas 25A trasero derecho
17	Regulador eléctrico de elevalunas 25A trasero izquierdo
18	10A Luz de la guantera; Luz izquierda del maletero, luces de las puertas; Luces de los espejos en el parasol; Sensor de lluvia.
19	10A Reloj; Indicador de temperatura exterior; Indicador de advertencia de cinturones de seguridad; Conector del sistema de audio.
20	5A Unidad de control del aire acondicionado

21	3A Luces de los espejos en el parasol
22	3A Cubiertas de las bombillas interiores; Sensor de lluvia y luz.
23	20A Conector del remolque
24	15A CECBS
25	Reservado
26	10A Sistema de navegación; Cambiador de CD; Sistema de audio.
27	20A Sistema de audio; Unidad de control del freno de estacionamiento.
28	Reservado
29	Reservado
30	15A UCH; Intermitentes.
31	10A CECBS
32	30A Control de elevalunas eléctricos de la puerta del conductor
33	25A UCH; Cierre centralizado.
34	30A ECU multiplex de la puerta del pasajero
35	15A Reloj; Indicador de temperatura exterior; Pantalla del teléfono.
36	15A Toma de diagnóstico; Relé de la bocina; Unidad de control de alarma; Sirena.
37	10A ECU de señales de frenado
38	30A Freno de estacionamiento automático
39	Reservado
40	40A Ventilador del aire acondicionado, salpicadero
41	25A Techo solar eléctrico
42	40A Calefacción de la luneta trasera

• A 70A – relé de potencia (+batería) con desconexión retardada (sin desconexión al arrancar)
• B 70A – relé de potencia (+batería) con desconexión retardada (con desconexión de alimentación al arrancar)
• C 40C – relé del desempañador de la luneta trasera
• D 20A – relé de la bocina

Relés adicionales

Un relé separado «+» puede ubicarse debajo del asiento del pasajero cuando el motor de 40A está en funcionamiento. De esta manera, se pueden ubicar 3 relés adicionales para la calefacción en la caja de fusibles de la consola central.

Renault Scenic (2015-2016) – diagrama de la caja de fusibles

Año de fabricación: 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Scenic (2015-2016) es el fusible 19 en la caja de fusibles.

Asignación de fusibles

Fusible

Nº	Descripción
1	Freno de estacionamiento electrónico
2	Luces de freno
3	Cierre automático de puertas
4	Control de elevalunas del conductor
5	Panel de instrumentos
6	Luces intermitentes
7	Sistema de navegación
8	Espejo retrovisor interior
9	Limpiaparabrisas trasero
10	Elevalunas eléctricos traseros
11	Elevalunas eléctricos traseros
12	ABS / ESC
13	Elevalunas eléctrico del pasajero
14	Limpiaparabrisas
15	Espejos laterales calefactables
16	Radio
17	Toma de corriente del maletero
18	Toma de corriente de los asientos traseros
19	Encendedor de cigarrillos
