Hyundai ix35 (Hyundai Tucson 2) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Hyundai ix35 (Hyundai Tucson 2), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

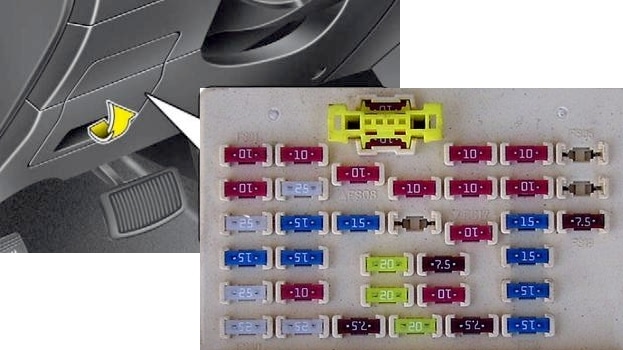

Habitáculo
Se encuentra debajo del salpicadero; para acceder a ella, retira la cubierta protectora en la dirección de la flecha.
Leyenda
Funciones
| AUDIO 1 | Sistema de audio, reproductor audiovisual con navegación, convertidor |
| Iluminación de cabina | VSM, control de climatización, conexión de datos, luz de espejo de cortesía lado conductor/pasajero, intermitente, iluminación interior, panel de instrumentos (indicador), iluminación de llave de encendido y sensor de apertura de puerta, sensor y fotocélula para control automático de iluminación, iluminación de maletero, relé de iluminación interior, ECU de climatización |
| MÓDULO 3(2) | Módulo de control automático de distancia de faros, BCM, interruptor de control de distancia de faros, actuador de control de distancia de faro izquierdo/derecho, espejo retrovisor electrocromático, caja de fusibles ICM (relé de calefacción de asiento trasero izquierdo, relé de calefacción de asiento trasero derecho), ECU de llave electrónica |
| Arranque | Relé del compartimento del motor y caja de fusibles (relé 4), interruptor de rango de transmisión, interruptor de bloqueo de encendido, ECM, ECU de llave electrónica |
| Indicador de airbag | Panel de instrumentos (indicador) |
| GRUPO | Panel de instrumentos, alternador, interruptor de consola, BCM, sistema de audio, interruptor de advertencia de cinturones de seguridad, interruptor ISG, unidad principal AV con navegación |
| Volante calefactado | Interruptor de contacto (volante calefactado) |
| MÓDULO 4 | Relé del compartimento del motor y caja de fusibles (relé 1, relé 11, relé 14), unidad diésel (relé 2, relé 3), ECU de climatización, ionizador en el panel de instrumentos, motor de techo solar, sensor de lluvia |
| TOMAS DE CORRIENTE 2 | Encendedor de cigarrillos y toma de corriente delantera, toma de corriente trasera |
| AUDIO 2 | Amplificador, regulador eléctrico de espejos laterales, ECU de llave electrónica, VSM, convertidor |
| Airbag | ECU SRS, indicador de airbag del pasajero |
| MÓDULO 1 | ECU IPS (entrada ON/START), ECU 4WD, interruptor DBC, interruptor multifunción, sensor de ángulo de dirección, interruptor ESP OFF, interruptor de luces de freno (motor de gasolina), sensor de estacionamiento trasero derecho (exterior), sensor de estacionamiento delantero izquierdo/derecho, TPMS (sistema de monitoreo de presión de neumáticos), sensor de estacionamiento delantero izquierdo/derecho (central), ECU de asistencia de estacionamiento inteligente, convertidor |
| PTF trasero | Caja de fusibles ICM (relé de luces antiniebla traseras) |
| Limpiaparabrisas delantero | Fusible del compartimento del motor y caja de fusibles (relé 12, relé 13), motor del limpiaparabrisas delantero, interruptor multifunción (limpiaparabrisas) |
| Asientos delanteros calefactados | Interruptor de consola |
| TOMAS DE CORRIENTE 1 | Encendedor de cigarrillos y toma de corriente delantera |
| MDPS | Bloque MDPS |
| Iluminación de marcha atrás | Faro trasero izquierdo/derecho (interior), espejo con función electrocromática, VSM, sistema de audio, reproductor audiovisual con navegación |
| MÓDULO 2 | BCM, ECU de llaves electrónicas |
| Limpiaparabrisas trasero | Caja de fusibles de relé ICM (relé de limpiaparabrisas trasero), motor de limpiaparabrisas trasero, interruptor multifunción (limpiaparabrisas) |
| Cubierta superior | Motor de la cubierta superior |
| IG 1 | Caja de fusibles y relé en el compartimento del motor (fusibles – F23, F24, F25) |
| Aire acondicionado | ECU de aire acondicionado, motor del ventilador |
| Asiento trasero calefactado | Caja de fusibles de relé ICM (relé de calefacción de asiento trasero izquierdo, relé de calefacción de asiento trasero derecho) |
| Elevalunas eléctrico derecho | Interruptor principal de elevalunas, interruptor de elevalunas del pasajero, interruptor de elevalunas trasero derecho; |
| Espejos | Regulador eléctrico de espejos exteriores |
| Asiento eléctrico del conductor | Regulador manual del asiento del conductor |
| LLAVE INTELIGENTE | ECU de llave electrónica, botón START/STOP |
| PDM | ECU de llaves electrónicas |
| Elevalunas eléctrico izquierdo | Interruptor principal de elevalunas eléctricos, interruptor de elevalunas eléctrico del pasajero, interruptor de elevalunas eléctrico trasero izquierdo |
| AMP | Amplificador, convertidor |
| Espejos calefactados | PCM / ECM, interruptor de luneta trasera calefactada, espejo eléctrico lado conductor/pasajero |
| Control de elevalunas con protección antipinzamiento | Módulo de elevalunas eléctrico del conductor con protección antipinzamiento |
| Módulo 5 | Palanca de cambios de transmisión automática, zumbador de asistencia de estacionamiento trasero, TPMS (sistema de monitoreo de presión de neumáticos) |
| Alarma | Caja de fusibles de relé ICM (relé de bocina, relé de intermitente y relé de alarma), BCM |
Los fusibles marcados como POWER OUTLET son responsables de la toma del encendedor y el USB.
En esta unidad también se pueden conectar relés separados no extraíbles:
- Relé de iluminación interior
- Relé de cierre de puertas
- Relé de apertura de puertas
- Relé de puerta del maletero
- Relé para elevalunas eléctricos
Compartimento del motor
Caja de fusibles
Se encuentra en el lado izquierdo del compartimento del motor, detrás de la batería.
Leyenda de la cubierta
Diagrama
Propósito
| FL1 | 80A Dirección asistida eléctrica |
| FL2 | 60A Caja de fusibles de conexión del salpicadero |
| FL3 | Unidad de control ESP y ABS 40A |
| FL4 | Caja de fusibles EMS 40A |
| FL5 | Unidad de control ESP y ABS 40A |
| FL6 | 40A Relé del ventilador de la calefacción |
| FL7 | 60A Caja de fusibles de conexión del salpicadero |
| FL8 | 60A Caja de fusibles de conexión del salpicadero |
| FL9 | Ventilador de refrigeración 40A |
| FL10 | 40A Ventanas traseras calefactadas |
| FL11 | 30A Pulverizador de faros |
| FL12 | 40A Interruptor de encendido (bloqueo) |
| FL.13 | 40A Relé de arranque, interruptor de encendido |
| F14 | 15A Relé de sirena de alarma |
| F15 | 15A Ventanas delanteras calefactadas |
| F 16 | 10A Luz de freno |
| F17 | 20A Control de tracción 4×4 |
| F18 | Bobinas de encendido 20A, condensador |
| F19 | 7,5A Relé de arranque, relé de posición de estacionamiento/neutral de transmisión automática, sensor MAF, interruptor multifunción |
| F20 | 7,5 A ESP, unidad de control ABS e ICM, interruptor universal, módulo de relé de bujías incandescentes, sensor de agua del filtro de combustible, relé del calentador del filtro de combustible |
| F21 | 7,5A Interruptor de selección de transmisión automática |
| F22 | 15A Bomba de combustible |
| F23 | 15A Sensor de concentración de oxígeno, ventilador de refrigeración *.
Válvula reguladora de presión de combustible **. Módulo de bloqueo del motor, sensor de posición del árbol de levas, relé de la bomba de combustible, válvula reguladora de presión de combustible, válvula principal reguladora de presión *** |
| F24 | 10A Aire acondicionado, inyectores*.
Luz de freno, sensor de concentración de oxígeno, aire acondicionado, relé del ventilador de refrigeración **. Sensor de posición del cigüeñal, sensor de concentración de oxígeno, aire acondicionado *** |
| F25 | 10A Interruptor de luces de freno *** |
| F26 | 15A RSM *
TCM *** |
| F27 | Aire acondicionado 10A |
| F28 | Módulo 10A TCM, válvula solenoide de control de inyección, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula de control de aceite, válvula solenoide de purga del depósito *.
Válvula solenoide de refrigeración EGR (recirculación de gases de escape), arranque eléctrico VGT (sistema de distribución de gas), módulo de bloqueo automático del motor, sensor CMP, caja de fusibles de relé de bujías incandescentes, sensor de nivel de aceite **. Electroválvula de refrigeración EGR (recirculación de gases de escape), arranque eléctrico VGT (sistema de distribución de gas), sensor de nivel de aceite, ventilador de refrigeración del motor *** |
| F29 | 20A Bobinas de encendido *, ECM **, ECM *** |
| FL30 | Relé de control del motor 30A |
| R1 | Relé de la bomba de combustible |
| R2 | Relé del aire acondicionado |
| R3 | Relé de control del motor (relé principal) |
| R4 | Relé de advertencia de freno / relé de inyector de faros |
| R5 | Relé del limpiaparabrisas (sensor de lluvia) |
| R6 | Relé del limpiaparabrisas (modo lento) |
| R7 | Relé del ventilador |
| R8 | Relé de la bocina |
| R9 | Relé – ventilador eléctrico de refrigeración rápida |
| R10 | Relé de la luneta delantera calefactada |
| R11 | Relé de control del motor |
| R12 | Ventilador eléctrico del sistema de aire acondicionado |
| R13 | Relé de la bocina |
| R14 | Relé de refrigeración del ventilador (bajo) |
| R15 | Relé de arranque |
| R16 | Relé de alarma sonora antirrobo |
| R17 | Relé de la luneta trasera calefactada |

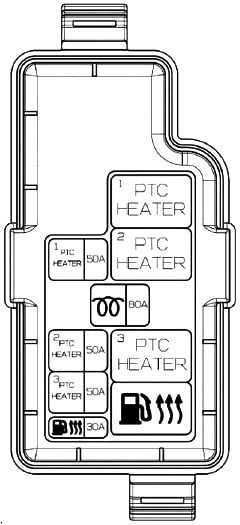

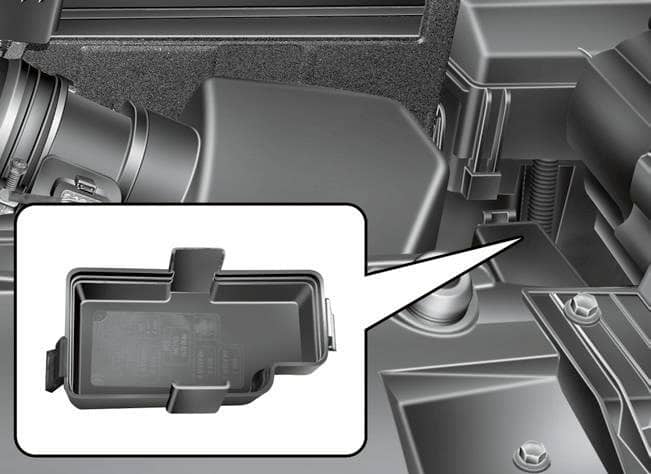

Caja de fusibles adicional
Instalada en modelos con motor diésel.
Foto con fines ilustrativos
Diagrama
Fusible principal
En muchos coches Hyundai ix35, el fusible de alimentación principal se encuentra en el terminal positivo de la batería, fabricado en forma de fusible de alta potencia.
Diagrama
