Bobcat S70 – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Bobcat S70 (cargador compacto), obtendrá información sobre la ubicación de los paneles de fusibles dentro de la máquina y aprenderá la asignación de cada fusible (diseño de fusibles).

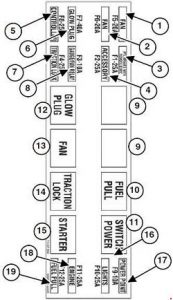

Bobcat S70 – Diagrama de la unidad de control de fusibles
Año de fabricación:
Unidad de control de fusibles
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador | 20 |
| 2 | Ventilador | 20 |
| 3 | BICS;
Frenos; Arranque remoto. |
25 |
| 4 | Alarma de accesorios | 25 |
| 5 | Controlador | 25 |
| 6 | Bujía incandescente | 40 |
| 7 | Bloqueo de tracción | 25 |
| 8 | Relé de intermitente / ventilador | 10 |
| 16 | Faros | 25 |
| 17 | Punto de alimentación | 10 |
| 18 | Motor;
Bocina. |
25 |
| 19 | Válvula solenoide de combustible | 25 |
| Relés | ||
| 9 | – | |
| 10 | Potencia conmutable | |
| 12 | Bujía incandescente | |
| 13 | Ventilador | |
| 14 | Bloqueo de tracción | |
| 15 | Motor de arranque | |
ADVERTENCIA: La asignación de terminales y cables para conectores individuales puede variar según el nivel de equipamiento del vehículo, el modelo y el mercado.
Acerca del Bobcat S70
El Bobcat S70 es un cargador compacto ideal para tareas en espacios reducidos. Este modelo es conocido por su versatilidad y capacidad para trabajar en diversos entornos. El Bobcat S70 está equipado con un potente motor que proporciona suficiente potencia para tareas exigentes, mientras que sus dimensiones compactas permiten una fácil manipulación y maniobra. Este modelo es ideal para trabajos de construcción, agricultura y paisajismo donde se requiere alta eficiencia y fiabilidad. Gracias a su construcción robusta y fácil manejo, el Bobcat S70 es una opción popular entre los profesionales.
Diagrama de la caja de fusibles del Bobcat S70
Esta página muestra el diagrama de la caja de fusibles del Bobcat S70, que es esencial para un mantenimiento y reparaciones adecuados. La caja de fusibles generalmente se encuentra cerca del panel de control o debajo del capó, lo que permite un fácil acceso para la inspección y el reemplazo de fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los componentes eléctricos de su Bobcat S70.
