Bobcat S150 – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles de la Bobcat S150 (minicargadora de neumáticos), obtendrá información sobre la ubicación de los paneles de fusibles dentro de la máquina y aprenderá la asignación de cada fusible (diseño de fusibles).

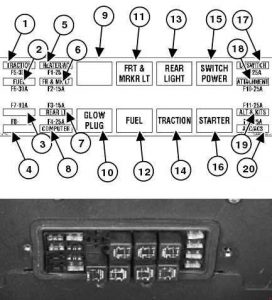

Bobcat S150 – Diagrama de fusibles
Año de producción:
Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Tracción |
| 2 | 30 | Corte de combustible |
| 3 | – | – |
| 4 | – | – |
| 5 | 25 | Calentador |
| 6 | 15 | Faro delantero y marcador |
| 7 | 15 | Luces traseras |
| 8 | 25 | Controlador Bobcat |
| 17 | 25 | Accesorios no conectados |
| 18 | 25 | Accesorios conmutables |
| 19 | 25 | Alternador y accesorios |
| 20 | 25 | Toma de corriente estándar |
| Relés | ||
| 9 | – | |
| 10 | Faros delanteros e intermitentes | |
| 12 | Corte de combustible | |
| 13 | Luces traseras | |
| 14 | Tracción | |
| 15 | Conmutación de alimentación | |
| 16 | Motor de arranque | |
Acerca de la Bobcat S150
La Bobcat S150 es una cargadora compacta popular por su versatilidad y fiabilidad. Este modelo está equipado con un potente motor que proporciona suficiente potencia para diversas aplicaciones de construcción y agrícolas. La Bobcat S150 es conocida por su maniobrabilidad y capacidad para trabajar en espacios reducidos, lo que la hace ideal para tareas que requieren precisión y eficiencia. Su construcción robusta y componentes duraderos garantizan una larga vida útil y costos de mantenimiento mínimos.
Diagrama de la caja de fusibles de la Bobcat S150
Esta página muestra el diagrama de la caja de fusibles de la Bobcat S150, que es esencial para el mantenimiento y las reparaciones adecuadas de esta máquina. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó, lo que permite un fácil acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es importante para identificar y reemplazar los fusibles. Siempre use fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente de la Bobcat S150.
