Bobcat S185 – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles de la Bobcat S185 (miniexcavadora de orugas de goma), obtendrá información sobre la ubicación de los paneles de fusibles dentro de la máquina y aprenderá la asignación de cada fusible (diseño de fusibles).
Bobcat S185 – diagrama de la unidad de control de fusibles
Año de fabricación:
Unidad de control de fusibles
| Nº | Amperaje [A] | Descripción |
| 1 | 25 | Bocina no conectada |
| 2 | 5 | ACS / AWS / SJC con interruptor |
| 3 | 25 | Alarma de reserva del alternador y accesorios |
| 4 | 25 | Accesorios |
| 5 | 25 | Calefacción y aire acondicionado |
| 6 | 15 | Faros delanteros y posición |
| 7 | 15 | Faros traseros |
| 8 | 25 | Controlador Bobcat |
| 17 | 30 | Tracción |
| 18 | 30 | Interrupción de combustible |
| 19 | 15 | Arranque |
| 20 | 25 | ACS / AWS / SJC sin interruptor |
| Relés | ||
| 9 | Calefacción y aire acondicionado | |
| 10 | Interruptor de encendido | |
| 11 | Faros y posición | |
| 12 | Interrupción de combustible | |
| 13 | Luces traseras | |
| 14 | Accionamiento | |
| 15 | Bujías incandescentes | |
| 16 | Motor de arranque | |
La batería tiene un sistema de carga del alternador de 12 voltios con masa negativa. El sistema eléctrico está protegido por fusibles ubicados en la cabina en el panel de control y un fusible principal de 100 A en el compartimento del motor a la izquierda del motor, debajo del filtro de aire. Los fusibles protegen el sistema eléctrico en caso de sobrecarga eléctrica. Antes de volver a arrancar el motor, es necesario determinar la causa de la sobrecarga.

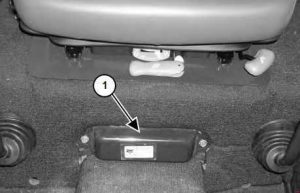

La instalación eléctrica está protegida contra sobrecargas mediante fusibles y relés ubicados debajo de la tapa de la caja de fusibles (posición 1). Dentro de la tapa hay una etiqueta que muestra la posición y la intensidad de la corriente.
Retire la tapa para revisar o reemplazar los fusibles.
ATENCIÓN: Las asignaciones de terminales y cables para cada conector pueden variar según el nivel de equipamiento del vehículo, el modelo y el mercado.

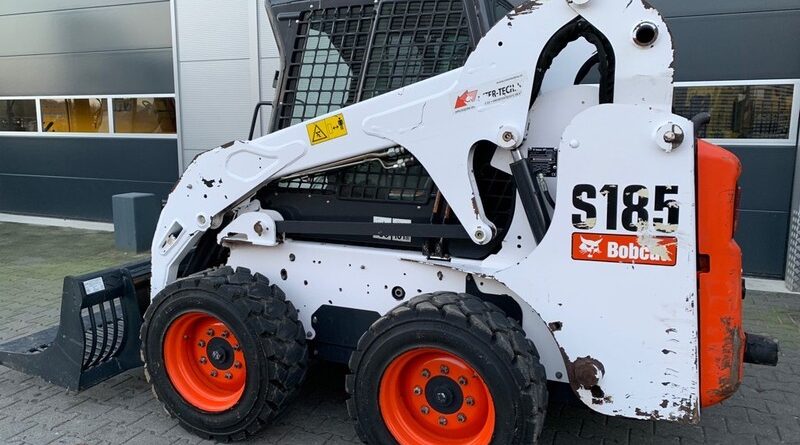

Acerca de la Bobcat S185
La Bobcat S185 es un modelo popular de cargadora compacta, conocida por su fiabilidad y versatilidad. Esta máquina es ideal para diversas aplicaciones de construcción y agrícolas gracias a su robusta construcción y potente motor. La Bobcat S185 está equipada con un motor diésel que proporciona suficiente potencia para tareas exigentes, al tiempo que garantiza un consumo eficiente de combustible. Sus dimensiones compactas permiten una fácil maniobrabilidad incluso en espacios reducidos, lo que la hace popular entre los profesionales de diversas industrias.
Diagrama de la caja de fusibles de la Bobcat S185
Esta página muestra el diagrama de la caja de fusibles de la Bobcat S185, que es esencial para el mantenimiento y las reparaciones adecuadas de esta máquina. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó, lo que permite un fácil acceso al reemplazar los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre reemplazos con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad de la Bobcat S185, por lo que es importante tener siempre a mano un diagrama actualizado de la caja de fusibles.
