Bobcat 324 (miniexcavadora) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Bobcat 324 (miniexcavadora), obtendrás información sobre la ubicación de los paneles de fusibles dentro de la máquina y aprenderás la asignación de cada fusible (distribución de fusibles).

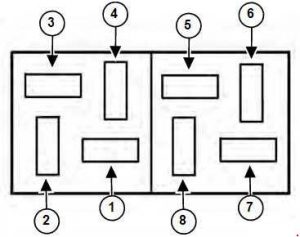

Bobcat 324 (miniexcavadora) – esquema de distribución de fusibles
Año de fabricación:
Distribución de fusibles
| N.º | Amperaje [A] | Descripción |
| 1 | 10 | Herramienta – contador de horas de trabajo, señal acústica e iluminación del indicador de nivel de combustible |
| 2 | 20 | Accesorios – conector de accesorios, calentador y bocina. |
| 3 | 20 | Arranque – interruptor de llave, conector de accesorios no conectado |
| 4 | 15 | Cabina – potencia de la cabina, luces, limpiaparabrisas e iluminación de la cúpula |
| 5 | 15 | Alimentación – toma de corriente del instrumento |
| 6 | 15 | Alimentación temporizada – módulo de temporizador de apagado |
| 7 | 15 | Módulo de temporizador de apagado de la alimentación |
| 8 | – | – |

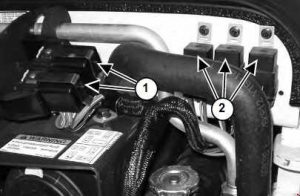

La excavadora está equipada con un sistema eléctrico de 12 voltios con conexión a tierra negativa. El sistema eléctrico se controla mediante fusibles y relés ubicados en el lado derecho del compartimento del motor (posiciones 1 y 2). Los fusibles protegen el sistema eléctrico en caso de sobrecarga eléctrica. La causa de la sobrecarga debe identificarse y eliminarse antes de volver a arrancar el motor.
ATENCIÓN: La asignación de terminales y cables para conectores individuales puede variar según el nivel de equipamiento del vehículo, el modelo y el mercado.
Acerca del Bobcat 324 (miniexcavadora)
El Bobcat 324 es una miniexcavadora compacta, popular por su versatilidad y eficiencia en las obras. Este modelo está diseñado para ofrecer un alto rendimiento en espacios pequeños, lo que lo hace ideal para tareas que requieren una maniobra precisa. El Bobcat 324 está equipado con un motor diésel que proporciona suficiente potencia para diversos tipos de trabajo. Sus dimensiones compactas permiten un fácil transporte y manipulación en la obra. Gracias a su construcción robusta y fiabilidad, esta miniexcavadora es una opción popular entre los profesionales de la construcción.
Esquema de la caja de fusibles del Bobcat 324 (miniexcavadora)
Esta página muestra el esquema de la caja de fusibles del Bobcat 324, que es clave para el correcto funcionamiento de los sistemas eléctricos de esta miniexcavadora. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó, lo que permite un fácil acceso al cambiar los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles está diseñada para proteger componentes importantes como la iluminación, el motor y otros equipos eléctricos, por lo que es importante respetar los valores correctos de los fusibles.
