BMW 8 II (2019-2021…) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 8 (II generación) 2019-2021…, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 8 – esquema de fusibles
Año de fabricación: 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW 8 son los fusibles F50, F273, F284 en la caja de fusibles.
Asignación de fusibles y símbolos
Los paneles de fusibles del BMW 8 se encuentran en el compartimento de carga y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
Comprueba el significado de los símbolos de BMW

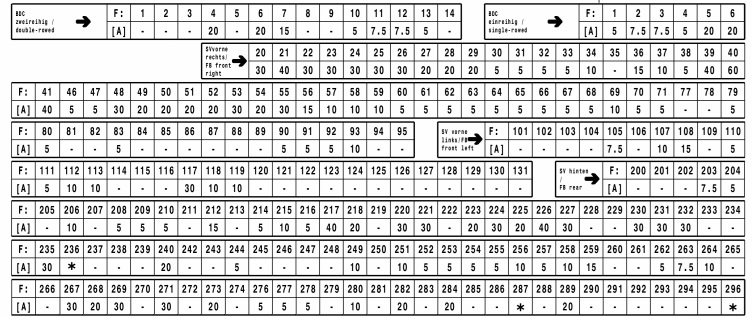

Amperajes
- BDC
- Panel de fusibles delantero derecho
- Panel de fusibles delantero izquierdo
- Panel de fusibles trasero

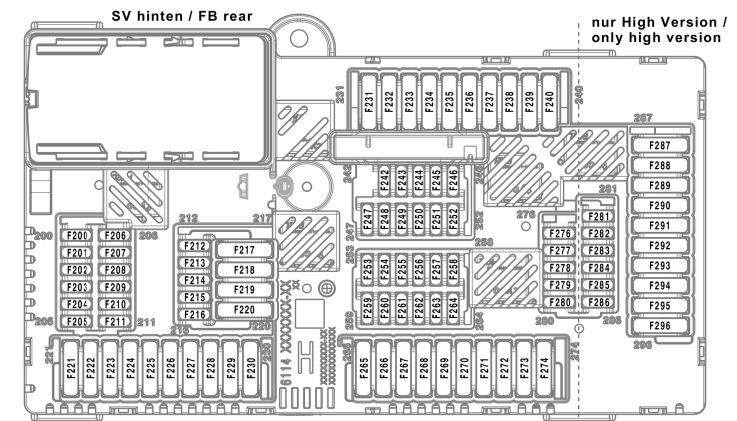

Panel de fusibles trasero en el maletero

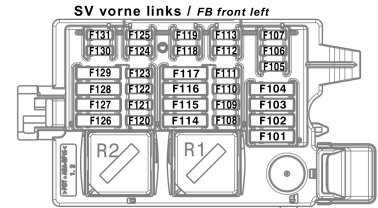

Panel de fusibles delantero izquierdo

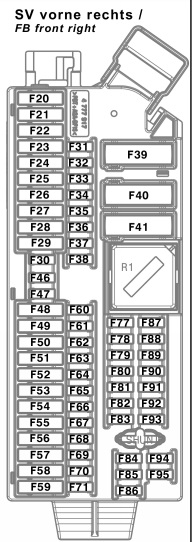

Panel de fusibles delantero derecho

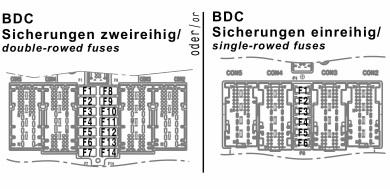

Controlador Body Domain Controller
BDC

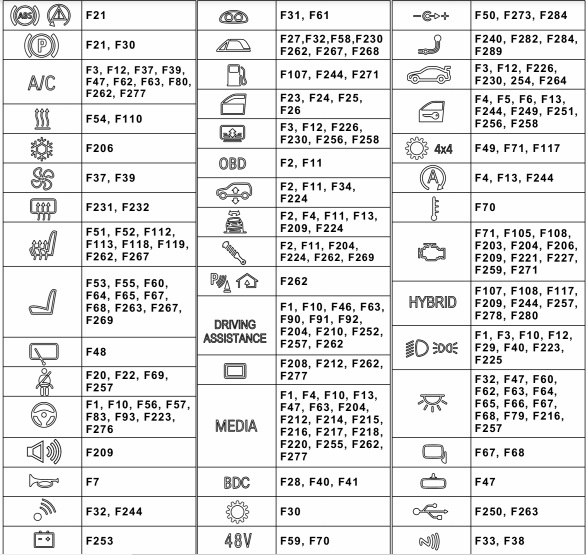

Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, ¡deja un comentario o escribe un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, gancho de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Instalación de suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de altura de dirección. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abridor de puertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción autónoma.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de alimentación integrado – IVM. |
| 34 |  |
BDC (Controlador Body Domain Controller) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Panorámico; Techo corredizo;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Bloqueo del maletero (puerta); Cierre automático de la puerta trasera. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Sistema de propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de suspensión neumática |
Acerca del BMW 8 II (2019-2021…)
El BMW 8 II, presentado entre 2019 y 2021, es un coupé deportivo de lujo que combina elegancia con rendimiento. Este modelo es conocido por su diseño moderno, que incluye líneas afiladas y proporciones dinámicas. El BMW 8 II está disponible con varias motorizaciones, incluyendo potentes motores de gasolina y diésel. La potencia del motor varía desde 320 caballos hasta los impresionantes 530 caballos en los modelos M850i. El interior del vehículo está equipado con las últimas tecnologías, incluyendo una cabina digital y un avanzado sistema de infoentretenimiento, lo que garantiza el máximo confort y comodidad.
Esquema de la caja de fusibles del BMW 8 II
Esta página muestra el esquema de la caja de fusibles para el BMW 8 II, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, a menudo en el área del salpicadero o del maletero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante revisarla y mantenerla regularmente.
