Volkswagen Lupo (1998-2005) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Lupo (1998–2005), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Lupo (1998-2005) – diagrama de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el VW Lupo es el fusible SB45 (toma delantera de 12 V) en el panel de fusibles del salpicadero.
Panel de fusibles del compartimento del motor
Los fusibles se encuentran en la batería.
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| SB1 | 110 | Alternador |
| SB2 | 80 | Plataforma de relés |
| SB3 | 50 | Bujías de incandescencia del motor |
| SB4 | 50 | Elementos calefactores del refrigerante |
| 30 | Aire acondicionado | |
| SB5 | 30 | Unidad de control del ABS |
| SB6 | 30 | Unidad de control del ABS |
| SB7 | 20 | Ventilador del radiador |
| SB8 | 10 | Aire acondicionado |

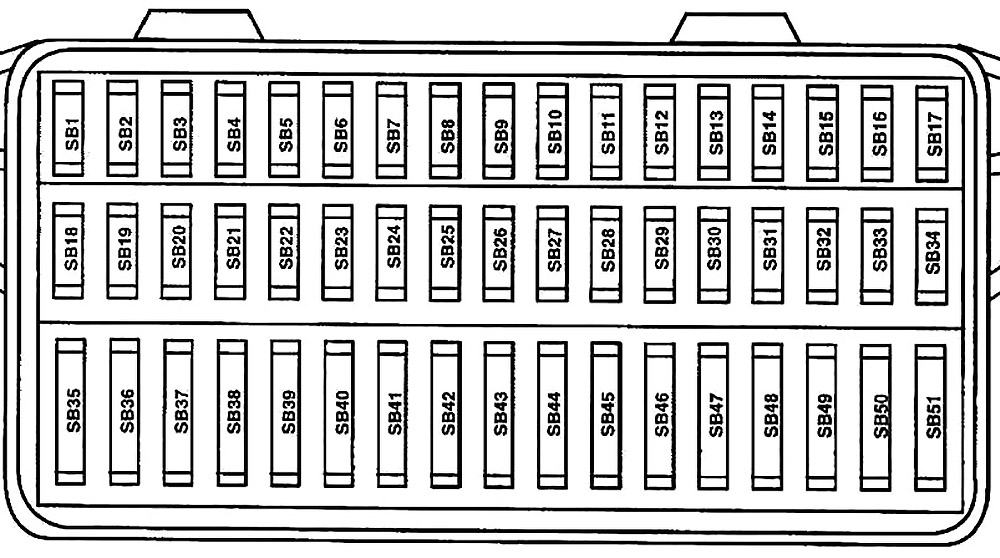

Panel de fusibles del compartimento de pasajeros
El panel de fusibles se encuentra detrás de la cubierta del salpicadero en el lado del conductor.
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| SB1 | 10 | Calentamiento de la sonda lambda |
| SB2 | 5 | Iluminación de la matrícula |
| SB3 | 10 | Inyectores |
| SB4 | 5 | Luces de estacionamiento izquierdas |
| SB5 | 5 | Luces de estacionamiento derechas |
| SB6 | 10 | Limpiaparabrisas trasero |
| SB7 | 7.5 | Intermitentes |
| SB8 | 5 | ABS y EDL |
| SB9 | 5 | Ajuste del haz de luz |
| SB10 | 5 | Iluminación interior |
| SB11 | 5 | Alimentación eléctrica para autodiagnóstico |
| SB12 | 10 | Faro de cruce derecho |
| SB13 | 10 | Faro de cruce izquierdo |
| SB14 | 10 | Sistema de luces de emergencia, alarma antirrobo |
| SB15 | 10 | Luces de freno |
| SB16 | 5 | Zumbador de advertencia de luces de posición y radio |
| SB17 | 10 | Unidad de control Simos |
| 5 | Espejo plegable | |
| SB18 | 5 | Calefacción del espejo |
| SB19 | 15 | Bocina doble;
Boquillas de limpiaparabrisas calefactadas. |
| SB20 | 15 | Bocina doble;
Boquillas de limpiaparabrisas calefactadas. |
| 10 | Cambiador de CD;
Teléfono |
|
| SB21 | 5 | Transmisión automática |
| SB22 | 5 | Transmisión automática |
| 15 | Bocina ATA | |
| SB23 | 5 | Inicio de la inyección |
| SB24 | 5 | Activación de la válvula del inyector;
Válvula del cuerpo del acelerador; Relé de las bujías de incandescencia del motor. |
| 5 | Interruptor del pedal del embrague;
Unidad de control del sistema de inyección directa de diésel. |
|
| SB25 | 5 | Interruptor del pedal del embrague;
Unidad de control del sistema de inyección directa de diésel |
| 5 | Palanca de cambios para transmisión automática | |
| SB26 | 5 | Palanca de cambios para transmisión automática |
| 5 | Sistema de recirculación de aire | |
| SB27 | 5 | Sistema de recirculación de aire |
| 5 | Inserto para el salpicadero | |
| SB28 | 5 | Inserto para el salpicadero |
| 5 | Transmisor del cuentakilómetros;
Inmovilizador. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| SB29 | 5 | Transmisor del cuentakilómetros;
Inmovilizador. |
| 7.5 | Luces de marcha atrás | |
| SB30 | 5 | Luces de marcha atrás |
| 5 | Válvula de recirculación de gases de escape;
Válvula solenoide del filtro de carbón activo. |
|
| SB31 | 5 | Válvula de recirculación de gases de escape;
Válvula solenoide del filtro de carbón activo. |
| 10 | Unidad de control del sistema de inyección de combustible | |
| SB32 | 10 | Controlador de interrupción de combustible;
Controlador del sistema de inyección. |
| 5 | Unidad de control del sistema de inyección de combustible | |
| SB33 | 10 | Unidad de control de la transmisión automática |
| SB34 | 10 | Transformador de encendido;
Transmisor del cuentakilómetros (para motor AHT). |
| SB35 | 25 | Techo panorámico |
| SB36 | 15 | Controlador del sistema de inyección Simos |
| SB37 | 15 | Unidad de control del sistema de inyección |
| SB38 | 15 | Puerta eléctrica del conductor |
| 25 | Puerta eléctrica del conductor | |
| SB39 | 15 | Bomba de combustible |
| 25 | Elevalunas eléctricos en las puertas de los pasajeros | |
| SB40 | 15 | Cierre centralizado |
| 15 | Bomba de combustible | |
| SB41 | 15 | Radio |
| 15 | Cierre centralizado | |
| SB42 | 15 | Luces antiniebla traseras |
| 15 | Radio;
Navegación. |
|
| SB43 | 15 | Luces de cruce izquierdas |
| 15 | Luces antiniebla delanteras y traseras | |
| SB44 | 15 | Luces de cruce derechas |
| 15 | Luces de cruce izquierdas | |
| SB45 | 15 | Encendedor de cigarrillos |
| 15 | Luces de cruce derechas | |
| SB46 | 15 | Encendedor de cigarrillos |
| SB47 | 20 | Calefacción de la luneta trasera |
| 20 | Desagües de los faros | |
| SB48 | 25 | Ventilador de aire fresco |
| 20 | Calefacción de la luneta trasera | |
| SB49 | 25 | Puerta delantera eléctrica del pasajero |
| 25 | Ventilador de aire fresco | |
| SB50 | 15 | Sistema de limpiaparabrisas |
| SB51 | 15 | Calefacción del asiento |

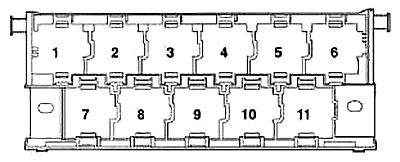

Bloque de relés
Cerca del panel de fusibles
| Nº | Descripción |
|---|---|
| 1 | Relé del motor de arranque (53) – solo en vehículos equipados con transmisión automática |
| 2 | Relé de la bomba de combustible (167) – solo en vehículos con motor de gasolina |
| 7 | Unidad de control de interrupción de combustible (405) – solo en vehículos equipados con airbag |
| 8 | Relé de lavado / limpiaparabrisas automático (19) |
| 9 | Relé de escape para contacto X (100) |
| 1 | Relé del motor de arranque (53) – solo en vehículos equipados con transmisión automática |
| 2 | Relé de la bomba de combustible -crash- (409) – solo en vehículos con motor de gasolina |
| 7 | Relé de escape para contacto X (100) |
| 8 | Relé de lavado / limpiaparabrisas automático (19) |
| 9 | Unidad de control de interrupción de combustible (405) – solo motor diésel y airbag |

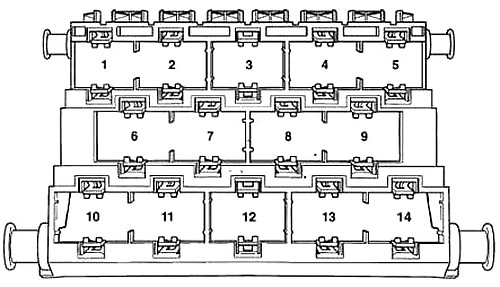

Debajo del panel de relés
| Nº | Descripción |
|---|---|
| 1 | Airbag |
| 2 | Intermitente delantero derecho;
Luces delanteras derechas. |
| 3 | Bocina;
Limpiaparabrisas delantero; Interruptor de las luces de freno. |
| 4 | Alternador;
ABS; Motor de arranque. |
| 5 | Luces izquierdas;
Intermitentes izquierdos; Autodiagnóstico; Ajuste del haz de luz. |
| 6 | Transmisión automática |
| 7 | Testigo del alternador;
Tensión de alimentación de la unidad de control del motor; Testigo de presión de aceite. |
| 9 | Interruptor de contacto de la alarma antirrobo |
