New Holland TL70, TL80, TL90, TL100 – caja de fusibles
New Holland TL70, TL80, TL90, TL100 – diagrama de fusibles
Año de fabricación:

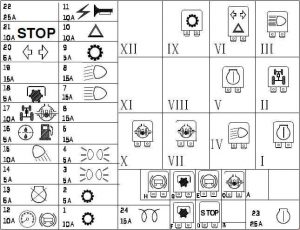

Sin cabina

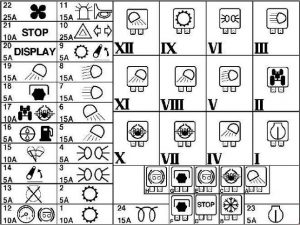

Con cabina
| Nº | Amperios [A] | Descripción |
| 1 | 10 | Con sistema Power Shuttle:
Circuito Power Shuttle, (+ botón). |
| 2 | 5 | Sin sistema Power Shuttle:
Circuito de 2 velocidades; Con sistema Power Shuttle: Power Shuttle, (+ botón). |
| 3 | 5 | Luces de posición delanteras derechas y luces de posición traseras izquierdas |
| 4 | 5 | Luces de posición delanteras izquierdas y luces de posición traseras izquierdas;
Intermitentes e iluminación del salpicadero. |
| 5 | 15 | Sin cabina:
Luces de trabajo delanteras con rejilla; Con cabina: Luces de trabajo delanteras inferiores. |
| 6 | 15 | Con cabina:
Luces de trabajo traseras. |
| 7 | 15 | Luces de carretera |
| 8 | 15 | Luces de cruce |
| 9 | 5 | Sin cabina con sistema Power Shuttle:
Circuito Power Shuttle, (+ batería); Con cabina: Circuito electrónico de elevación; Con cabina y sistema Power Shuttle: circuito electrónico de elevación y Power Shuttle, (+ batería). |
| 10 | 15 | Sin cabina:
Luces de emergencia |
| 25 | Con cabina:
Intermitentes; Luces de emergencia. |
|
| 11 | 15 | Bocina;
Fuente de alimentación; Zumbador (con sistema Power Shuttle); Encendedor de cigarrillos (con cabina); Luz giratoria de advertencia (con cabina); Iluminación superior (con cabina con sistema Power Shuttle); Radio (con cabina con sistema Power Shuttle); Luz de advertencia. |
| 12 | 10 | + instrumentos;
Circuito de seguridad del asiento; Freno del remolque. |
| 13 | 5 | Electroimanes de desactivación del motor |
| 14 | 5 | Con cabina:
Circuito electrónico de elevación, (+ botón). |
| 15 | 10 | Sin cabina:
Luz de trabajo trasera; Con cabina: Limpiaparabrisas trasero y delantero; Bomba limpiaparabrisas delantero y trasero |
| 16 | 5 | Circuito del filtro de sedimentos;
Circuito del compresor del aire acondicionado (con cabina) |
| 17 | 10 | Circuito 4WD;
Bloqueo del diferencial; Luz de freno (con cabina). |
| 18 | 5 | Circuito de conexión trasera para alimentación |
| 19 | 15 | Con cabina:
Luces de trabajo delanteras superiores. |
| 20 | 10 | Sin cabina:
Intermitentes. |
| 5 | Con cabina:
Circuito digital del instrumento |
|
| 21 | 10 | Luces de freno;
Asiento (con cabina). |
| 22 | 25 | Con cabina:
Grupo de ventiladores; Radio. |
| 23 | 5 | Circuito de seguridad del motor de arranque |
| 24 | 15 | Termoarranque |
| Relés | ||
| I | Relé de arranque del motor 70A | |
| II | Circuito de relé 4WD electrohidráulico. | |
| III | Relé de luces de posición | |
| IV | reservado | |
| V | Relé de luces de cruce | |
| VI | Con cabina:
Relé del circuito de luces laterales y traseras. Sin cabina: Luz de advertencia electrónica. |
|
| VII | Bloqueo del diferencial;
Relé del circuito de luces de freno. |
|
| VIII | Con cabina:
Relé de luces de trabajo delanteras y superiores |
|
| IX | Relé del circuito de la transmisión de 2 velocidades | |
| X | Relé del circuito de bloqueo del diferencial | |
| XI | Con cabina:
Relé del circuito de luces de trabajo delanteras e inferiores. |
|
| XII | Con cabina:
Relé del circuito de luces de trabajo traseras. |
|

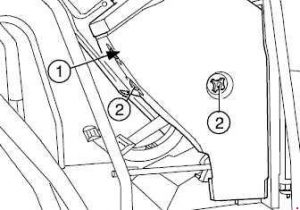

| A | – | |
| B | Con cabina:
Relé del circuito del aire acondicionado. |
|
| C | Relé del circuito de bloqueo del diferencial | |
| D | Relé del circuito de luces de freno | |
| E | Relé del circuito del freno del remolque | |
| F | Relé del circuito electrohidráulico de la TDF | |
| G | Relé del circuito electrohidráulico de la TDF | |
| H | Relé del circuito del freno del remolque | |
| Nº | Amperios [A] | Descripción |
| 1 | 40 | Prensa de alimentación 40A. |
| 2 | 40 | Fusibles 3, 4, 7, 8, 9, 10, 11 |
| 3 | 50 | Fusibles 1, 2, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24;
Circuito del motor de arranque. |
| 4 | 50 | Con cabina:
Fusibles 5, 6, 19, 25, 26 (luces de trabajo) |
