Fiat Tipo (2016-2022) – caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019.
Ubicación de la caja de fusibles

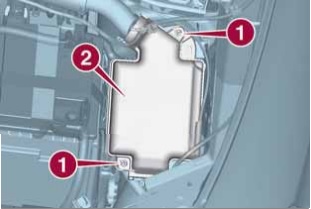

Compartimento del motor
La caja de fusibles se encuentra junto a la batería.
El número de identificación del componente eléctrico correspondiente a cada fusible se muestra en la tapa
Salpicadero

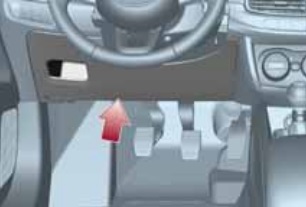

Versión con volante a la izquierda: la caja de fusibles se encuentra a la izquierda de la columna de dirección.
Para acceder a los fusibles, retire el pestillo y tire hacia usted.
Versión con volante a la derecha: la unidad de control se encuentra a la izquierda, detrás de la guantera.
Para acceder a la unidad de control, es necesario girar la guantera y soltar los pestillos 1.
Debajo de la unidad de control del salpicadero
La unidad de control se encuentra a la izquierda, debajo del salpicadero.

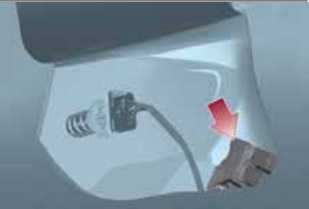

Caja de fusibles del maletero
4 puertas:
Versión 5 puertas / Station Wagon:
Abra la tapa trasera, luego deslice la parte interior de la cubierta para acceder a los fusibles de la caja de fusibles.
Diagramas de las cajas de fusibles
2016, 2017, 2018

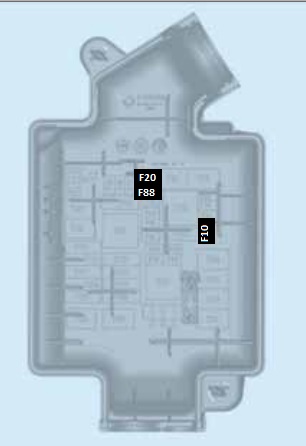

Compartimento del motor
Asignación de fusibles en el compartimento del motor (2016, 2017, 2018)
| Nr | Amp [A] | Descripción |
|---|---|---|
| F10 | 15 | Bocina de dos tonos |
| F85 | 10 | Soporte lumbar del asiento del conductor |
| F88 | 7.5 | Espejos calefactables |
| F20 | 30 | Ventana trasera calefactable |

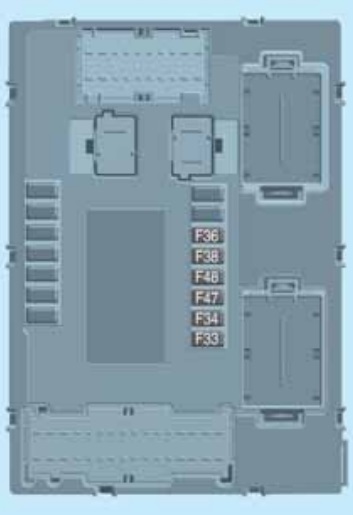

Salpicadero
Asignación de fusibles en la caja de fusibles del salpicadero (2016, 2017, 2018)
| Nr | Amp [A] | Descripción |
|---|---|---|
| F47 | 25 | Elevalunas eléctrico delantero (lado del conductor) |
| F48 | 25 | Elevalunas eléctrico delantero (lado del pasajero) |
| F36 | 15 | Alimentación del sistema Uconnect ™,
sistema de aire acondicionado, sistema EOBD, puerto USB / AUX, controles en el volante. |
| F38 | 20 | Dispositivo Dead Lock
(desbloqueo de la puerta del lado del conductor); Desbloqueo de puertas; Cierre centralizado; Desbloqueo eléctrico de la tapa trasera. |
| F43 | 20 | Bomba del limpiaparabrisas delantero |
| F33 | 25 | Elevalunas eléctrico trasero izquierdo |
| F34 | 25 | Elevalunas eléctrico trasero derecho |
Debajo del salpicadero
Asignación de fusibles debajo del salpicadero (2016, 2017, 2018)
| Nr | Amp [A] | Descripción |
|---|---|---|
| 1 | 7.5 | Desbloqueo de la puerta delantera (lado del conductor) |
| 2 | 7.5 | Desbloqueo de la puerta delantera (lado del pasajero) |
| 3 | 7.5 | Desbloqueo de la puerta trasera (lado izquierdo) |
| 4 | 7.5 | Desbloqueo de la puerta trasera (lado derecho) |

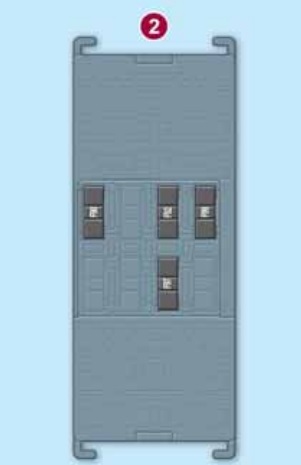

Maletero
Asignación de fusibles en el maletero (2016, 2017, 2018)
| Nr | Amp [A] | Descripción |
|---|---|---|
| F97 | 15 | Trasero de 12 V. |
| F99 | 10 | Calefacción del asiento delantero del conductor |
| F92 | 10 | Calefacción de los asientos delanteros del pasajero |
| F90 | 10 | Soporte lumbar del asiento delantero del conductor |
Diagrama de fusibles y relés – Fiat Tipo
Aplicable a vehículos fabricados en los años:
2020, 2021, 2022.

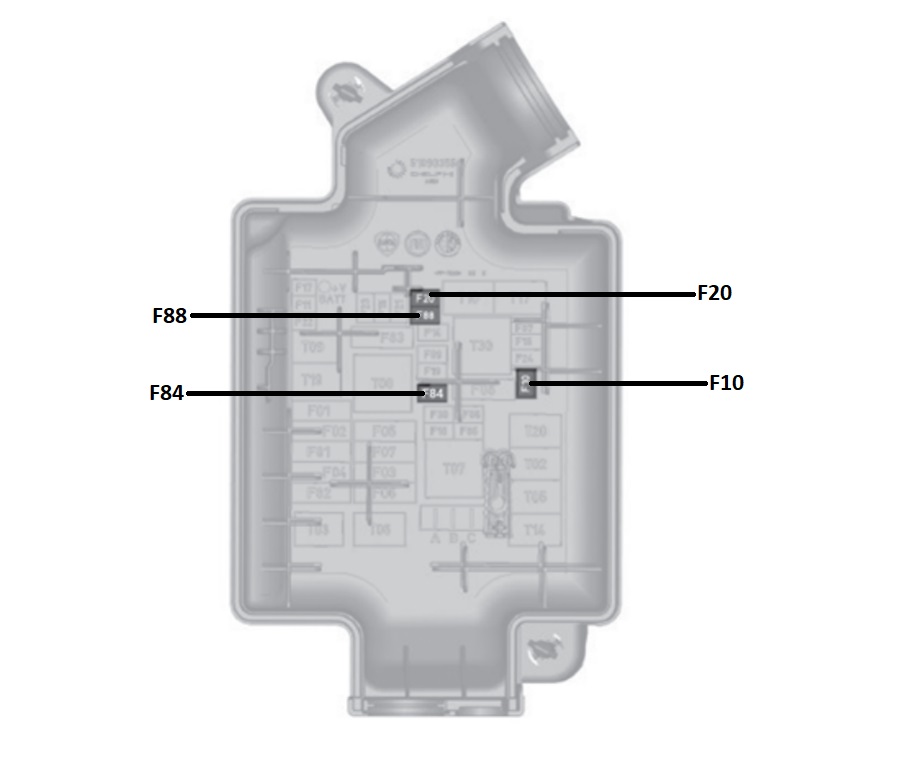

Caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| F10 | 15 | Bocina |
| F84 | 10 | Rejilla activa |
| F88 | 7,5 | Calefacción de los espejos laterales |
| F20 | 30 | Calefacción de la luneta trasera |
Caja de fusibles en el habitáculo

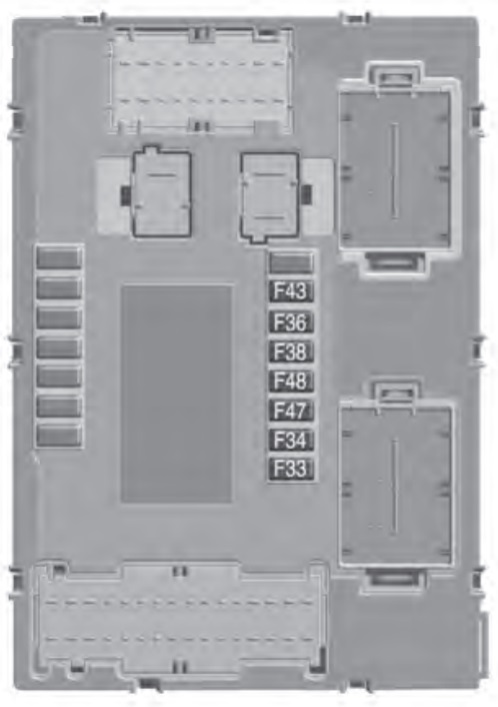

En el salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| F47 | 25 | Elevalunas eléctrico delantero (lado del conductor) |
| F48 | 25 | Elevalunas eléctrico delantero (lado del pasajero) |
| F36 | 15 | Alimentación del sistema Uconnect™; Sistema de aire acondicionado; Sistema EOBD; Puerto USB/AUX; Controles en el volante. |
| F38 | 20 | Dispositivo Dead Lock (desbloqueo de la puerta del lado del conductor para versiones/mercados previstos); Desbloqueo de puertas; Cierre centralizado; Desbloqueo eléctrico de la tapa trasera. |
| F43 | 20 | Bomba del limpiaparabrisas delantero |
| F33 | 25 | Elevalunas eléctrico trasero izquierdo |
| F34 | 25 | Elevalunas eléctrico trasero derecho |

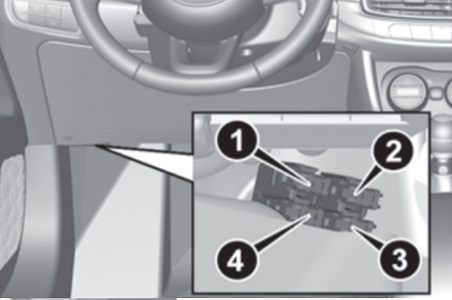

Debajo del salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 7,5 | Desbloqueo de la puerta delantera (lado del conductor) |
| 2 | 7,5 | Desbloqueo de la puerta de entrada (lado del pasajero) |
| 3 | 7,5 | Desbloqueo de la puerta trasera (izquierda) |
| 4 | 7,5 | Desbloqueo de la puerta trasera (derecha) |

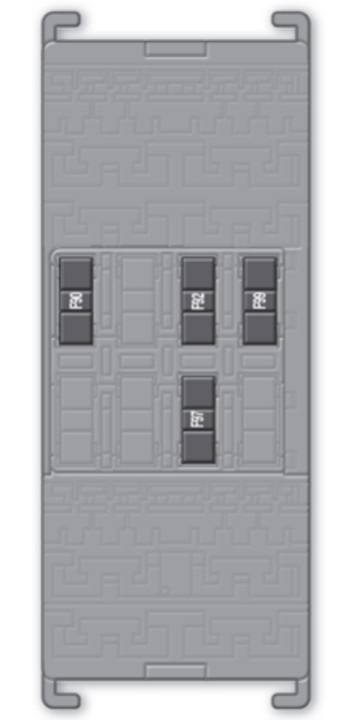

Caja de fusibles en el maletero
| Número | Amperios [A] | Descripción |
|---|---|---|
| F97 | 15 | Alimentación trasera de 12 V |
| F99 | 10 | Calefacción del asiento delantero del conductor |
| F92 | 10 | Calefacción del asiento delantero del pasajero |
| F90 | 10 | Ajuste del soporte lumbar del asiento delantero del conductor |
Acerca del Fiat Tipo (2016-2022)
El Fiat Tipo, fabricado entre 2016 y 2022, es un automóvil compacto que ofrece practicidad y confort para el uso diario. Este modelo es conocido por su diseño elegante y su interior espacioso, que proporciona suficiente espacio tanto para los pasajeros como para el equipaje. El Fiat Tipo estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permite elegir según las preferencias del conductor. Además, el automóvil ofrece elementos tecnológicos modernos como una pantalla táctil y sistemas de seguridad avanzados, que aumentan la comodidad y la seguridad durante la conducción.
Diagrama de la caja de fusibles del Fiat Tipo
Esta página muestra el diagrama de la caja de fusibles del Fiat Tipo, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que protege los componentes eléctricos del vehículo contra sobrecargas y cortocircuitos.
