Citroen Jumper III (2015-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën Jumper III 2015-2016, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen Relay III (Citroen Jumper III) (2015-2016) – esquema de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen Jumper III (2015-2016) es el fusible 44 en el panel de fusibles del lado del pasajero.

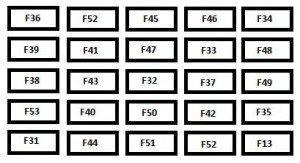

Panel de fusibles en el salpicadero (lado del pasajero)
| Fusible | Amperaje [A] | Descripción |
| 12 | 7,5 | Faro de luz de cruce derecho |
| 13 | 7,5 | Faro de luz de cruce izquierdo |
| 31 | 5 | Alimentación del relé |
| 32 | 10 | Iluminación de la cabina |
| 33 | 15 | Toma de 12V trasera |
| 34 | – | No utilizado |
| 35 | 7,5 | Luces de marcha atrás – sensor de presencia de agua en el diésel |
| 36 | 15 | Cierre centralizado – batería |
| 37 | 7,5 | Interruptor de luces de freno – Luz de freno Thirs – Salpicadero |
| 38 | 10 | Cierre centralizado |
| 39 | 10 | Sistema de audio – Toma de diagnóstico – Sirena de alarma – Control programable de calefacción auxiliar – Control de aire acondicionado – Tacógrafo – Batería |
| 40 | 15 | Calefacción: ventana trasera (lado izquierdo), espejo del lado del conductor |
| 41 | 15 | Calefacción: ventana trasera (lado derecho), espejo del lado del pasajero |
| 42 | 7,5 | Controlador y sensor ABS – Sensor ASR – Sensor DSC – Interruptor de luces de freno |
| 43 | 30 | Motor del limpiaparabrisas delantero |
| 44 | 20 | Encendedor de cigarrillos – toma de 12V |
| 45 | 7,5 | Control de puertas |
| 46 | – | No utilizado |
| 47 | 20 | Motor de la ventana del lado del conductor |
| 48 | 20 | Motor de la ventana del lado del pasajero |
| 49 | 7,5 | Sistema de audio – Controles del salpicadero – Ventana del lado del conductor |
| 50 | 7,5 | Grupo de airbags y pretensores |
| 51 | 7,5 | Tacógrafo – Control de crucero – Control de aire acondicionado |
| 52 | 7,5 | Alimentación del relé opcional |
| 53 | 7,5 | Salpicadero – luz antiniebla trasera |

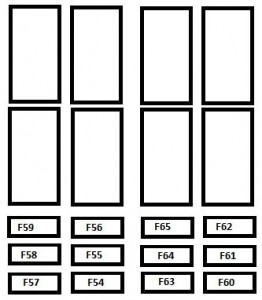

Esquema de fusibles en el habitáculo (fusibles en la parte de montaje de la puerta del conductor)
| Fusible | Amperaje [A] | Descripción |
| 54 | – | No utilizado |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V para el pasajero trasero |
| 57 | 10 | Calefacción auxiliar programable |
| 58 | 10 | Luces laterales |
| 59 | 7,5 | Suspensión neumática |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 10 | Interruptor programable para calefacción auxiliar |
| 64 | – | No utilizado |
| 65 | 30 | Ventilador de la calefacción auxiliar programable |
Esquema de fusibles bajo el capó
| Fusible | Amperaje [A] | Descripción |
| 1 | 40 | Alimentación de la bomba del ABS |
| 2 | 50 | Grupo de calefacción diésel |
| 3 | 30 | Llave de arranque |
| 4 | 20 | Calefacción auxiliar programable |
| 5 | 20 | Ventilación de la cabina con calefacción programable |
| 6 | 40 | Velocidad máxima del ventilador de la cabina |
| 60 | ||
| 7 | 40 | Velocidad mínima del ventilador de la cabina |
| 50 |
| 8 | 40 | Grupo del ventilador de la cabina |
| 9 | 20 | Bomba del lavaparabrisas |
| 10 | 15 | Bocina |
| 14 | 7,5 | Faro de luz de carretera derecho |
| 15 | 7,5 | Faro de luz de carretera izquierdo |
| 18 | 7,5 | Control del motor |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | Bomba del lavaparabrisas |
| 21 | 15 | Alimentación de la bomba de combustible |
| 23 | 15 | Válvulas electromagnéticas del ABS |
| 30 | 15 | Luces antiniebla delanteras |
Acerca del Citroen Jumper III (2015-2016)
El Citroen Jumper III, fabricado entre 2015 y 2016, es un modelo popular entre los vehículos comerciales. Este modelo es conocido por su fiabilidad y su espacioso interior, ideal para uso comercial. El Jumper III ofrece varias opciones de motorización, incluyendo motores diésel, que son conocidos por su eficiencia y rendimiento. El vehículo está equipado con tecnologías modernas que aumentan el confort y la seguridad de la conducción. Gracias a su robusta construcción, el Citroen Jumper III es adecuado para el transporte de cargas pesadas y es popular entre los empresarios que necesitan un socio fiable en la carretera.
Esquema de la caja de fusibles del Citroen Jumper III
Esta página muestra el esquema de la caja de fusibles del Citroen Jumper III, que es clave para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es una parte integral del mantenimiento del vehículo y una comprensión adecuada de su esquema puede ayudar a prevenir muchos problemas.
