Diagrama de fusibles y relés – Yuchai YC25-8

PANEL DE FUSIBLES

Número	Amperios [A]	Descripción
1	5	Interruptor de válvula solenoide
2	20	Ventilador del aire acondicionado
3	10	Alarma de luz trasera
4	20	Ventilador del radiador
5	10	Interruptor de encendido, relé de parada
6	10	Amplificador de aire acondicionado
7	10	Asistente de interruptor de arranque
8	5	Luz interior
9	20	Arrancar el motor
10	10	Motor, bocina eléctrica
11	20	Luz de trabajo
12	15	Limpiaparabrisas, relé de inclinación
13	10	Encendedor

Acerca de Yuchai YC25-8 – caja de fusibles ()

El Yuchai YC25-8 es una retroexcavadora compacta conocida por su fiabilidad y eficiencia en las obras de construcción. Este modelo está equipado con un potente motor que proporciona suficiente potencia para diversas tareas de construcción. El Yuchai YC25-8 está diseñado para ser fácil de operar y ofrece una excelente maniobrabilidad, lo que lo hace ideal para trabajar en espacios confinados. Su construcción robusta y componentes de alta calidad garantizan una larga vida útil y bajos costos de operación.

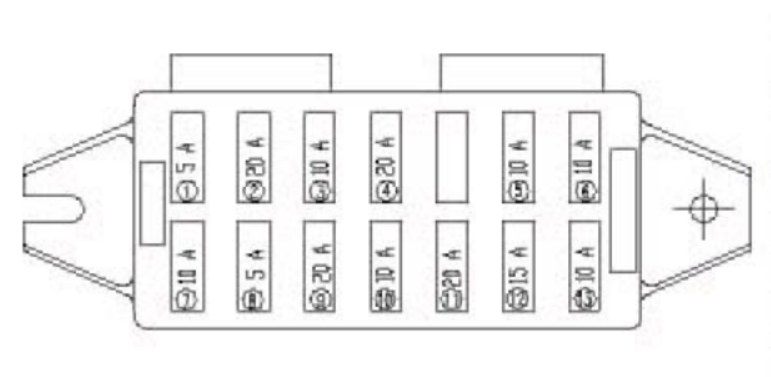

Diagrama de la caja de fusibles Yuchai YC25-8 – caja de fusibles

Esta página muestra el diagrama de la caja de fusibles para el Yuchai YC25-8, que es esencial para el mantenimiento y la reparación adecuados del sistema eléctrico de esta máquina. La ubicación típica de la caja de fusibles en este modelo es cerca del panel de control, lo que permite un fácil acceso al verificar o reemplazar fusibles. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que ayuda a una rápida identificación y resolución de problemas. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y eficiencia de la operación del Yuchai YC25-8.
