Diagrama de fusibles y relés – Yuchai DL165H

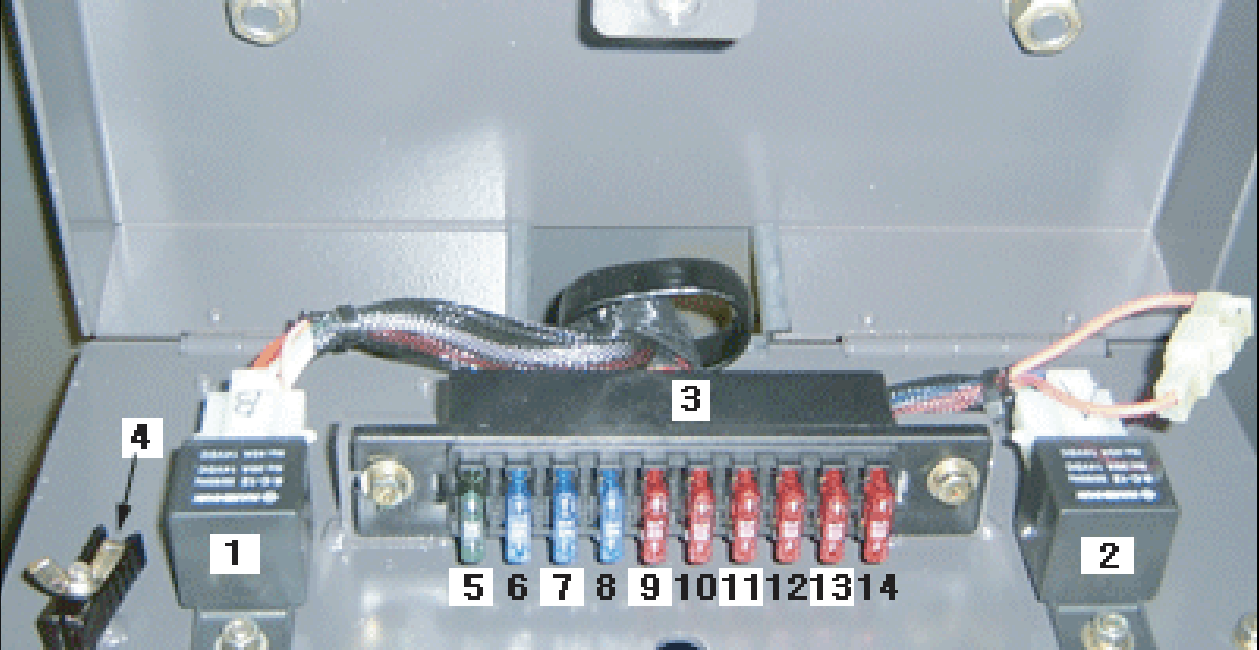

Placa eléctrica

Número	Descripción
1	Relé de calefacción del motor
2	Relé de arranque del motor
3	Panel de fusibles P
4	Intermitentes (opcional)

Caja de fusibles

Número	Amperaje [A]	Descripción
5	20	Faro
6	10	Luz trasera
7	15	Limpiaparabrisas (opcional)
8	10	Reserva, Alarma
9	10	Bocina delantera
10	15	Encendedor de cigarrillos
11	10	Aux, Hid, Solenoide
12	10	Luz indicadora del alternador
13	10	Electroimán de freno
14	15	Apagado

Acerca de Yuchai DL165H – caja de fusibles ()

El Yuchai DL165H es un modelo robusto, conocido por su fiabilidad y rendimiento. Este modelo se utiliza a menudo en diversas aplicaciones industriales, lo que lo hace popular entre los profesionales. El Yuchai DL165H está equipado con varias opciones de motor que proporcionan un rendimiento y una eficiencia óptimos. Su diseño está pensado para soportar condiciones exigentes y ofrecer una larga vida útil. Gracias a sus características técnicas, este modelo es ideal para quienes buscan una solución fiable y potente para sus necesidades.

Diagrama de la caja de fusibles Yuchai DL165H – caja de fusibles

Esta página muestra el diagrama de la caja de fusibles para el modelo Yuchai DL165H, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles suele estar ubicada en el compartimento del motor o en la cabina del vehículo, dependiendo del modelo específico. Los diagramas de esta página muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles con el mismo valor de amperaje que los originales para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y el correcto funcionamiento del vehículo.
