Esquema de fusibles y relés – Lifan 620

Aplica a vehículos fabricados en los años:

2008, 2009, 2010, 2011, 2012, 2013.

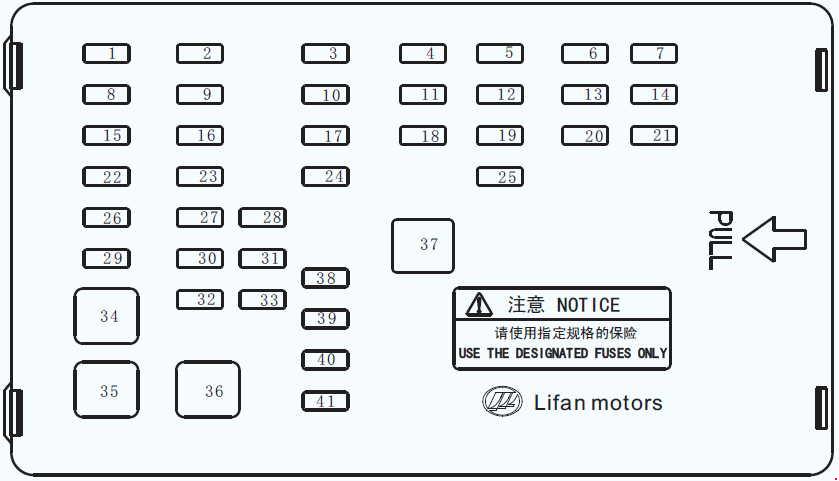

Caja de fusibles del salpicadero

Número	Amperaje [A]	Descripción
1	10	Alimentación del cierre centralizado BCM
2	15	Iluminación del volante/luz de advertencia BCM
3	10	Bomba de combustible
4	15	Limpiaparabrisas
5	15	Encendedor
6	10	—
7	10	Alimentación de control ABS
8	5	Alimentación común BCM
9	5	Faro trasero antiniebla
10	15	Potencia operativa del sistema audiovisual
11	15	Bocina eléctrica
12	5	Alimentación para la activación del sistema audiovisual
13	10	Luz de marcha atrás
14	5	Encendido BCM
15	5	Iluminación de puertas/maletero
16	10	Luz pequeña
17	15	—
18	10	Espejo retrovisor exterior
19	10	Encendido del controlador de aire acondicionado
20	5	Luz de freno

21	10	Potencia de control del airbag
22	10	Luz de techo
23	30	Alimentación del regulador de la ventana
24	5	—
25	10	—
26	15	Alimentación del salpicadero
27	—	—
28	—	—
29	10	Alimentación del techo solar
30	20	—
31	—	—
32	—	—
33	—	—
34	30	Encendido Am2
35	30	Encendido Am1
36	30	Desempañador de la ventana trasera
37	—	Bus
38	30	—
39	15	Alimentación del panel de instrumentos
40	20	—
41	15	Alimentador magnético para generador/bobina de encendido controlada por ECU/sensor del árbol de levas/sensor de velocidad del vehículo

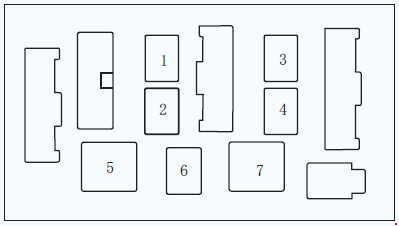

Caja de fusibles del salpicadero (lado superior)

Número	Descripción
1	Relé de la bocina eléctrica
2	Relé de la bomba de combustible
3	Relé del faro antiniebla trasero
4	Relé del desempañador trasero
5	—
6	—
7	Relé de alimentación de accesorios

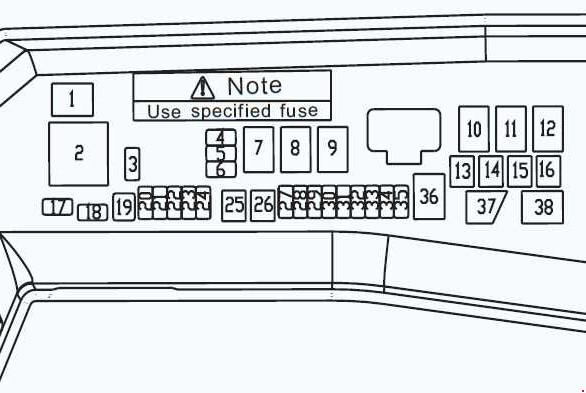

Cámara del motor

Número	Amperaje [A]	Descripción
3	20	—
4	15	—
5	20	—
6	25	—
13	40	Ventilador
14	60	Alimentación de accesorios
15	60	Alimentación de la cabina del conductor
16	—	—
17	30	—
18	7,5	—
19	—	Bus
20	—	—
21	—	—
22	—	—
23	—	—
24	—	—
25	30	Controlador ABS
26	30	Controlador ABS
27	25	Relé principal

28	10	Compresor
29	10	Controlador electrónico de inyección
30	25	Ventilador alta velocidad
31	25	Ventilador baja velocidad
32	5	Ajuste de velocidad del ventilador/alta velocidad/baja velocidad/compresor
33	15	Luces de techo
34	15	Luces de carretera/emergencia
35	15	Faro antiniebla delantero
Relés
1	Faro antiniebla delantero
2	Ventilador
7	Ventilador alta velocidad
8	Ventilador baja velocidad
9	Ajuste de velocidad
10	Luz de cruce
11	Luces de emergencia
12	Luces de techo
36	Relé principal
37	Compresor
38	Relé principal

Sobre el Lifan 620 (2008-2013)

El Lifan 620 es un sedán compacto que fue producido por el fabricante de automóviles chino Lifan entre 2008 y 2013. Este modelo es conocido por su diseño elegante y su interior espacioso, lo que lo hace atractivo tanto para familias como para individuos. El Lifan 620 se ofrecía con varias motorizaciones, incluyendo motores de gasolina de 1.6 y 1.8 litros, que proporcionan suficiente potencia para la conducción urbana y en carretera. El coche está equipado con elementos de seguridad básicos y funciones de confort, como aire acondicionado y elevalunas eléctricos, lo que lo convierte en una opción práctica para el uso diario.

Esquema de la caja de fusibles del Lifan 620

Esta página muestra el esquema de la caja de fusibles para el modelo Lifan 620, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero o en el compartimento del motor. En nuestros diagramas encontrará los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es fundamental prestarle atención en cada mantenimiento.
