Lancia Musa (2007-2012) – caja de fusibles
Lancia Musa (2007-2012) – esquema de fusibles
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Lancia Y (1996-2003) es el fusible F44 en la caja de fusibles del salpicadero.

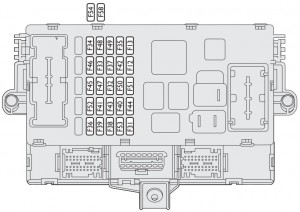

Caja de fusibles del salpicadero
| Descripción | Fusible | Amperaje [A] |
| Faros delanteros derechos | F12 | 15 |
| Faro delantero izquierdo,
dispositivo de ajuste de faros |
F13 | 15 |
| Luces de marcha atrás,
bobina del relé del salpicadero del motor, ordenador de carrocería |
F31 | 7,5 |
| +30 Actuadores de puerta del conductor / pasajero (*) | F32 | 15 |
| Elevalunas trasero izquierdo | F33 | 20 |
| Elevalunas trasero derecho | F34 | 20 |
| +15 Control de crucero, señal del interruptor del pedal de freno a las unidades de control (*) | F35 | 7,5 |
| +30 Preajuste para la unidad de control del remolque,
cerraduras traseras, cerraduras delanteras con actuador de una puerta (*) |
F36 | 20 |
| +15 Tercera luz de freno, salpicadero, luces de freno (*) | F37 | 10 |
| Desactivación de arranque | F38 | 15 |
| +30 toma de diagnóstico EOBD,
sistema de audio, navegador, unidad de control de presión de neumáticos (*) |
F39 | 10 |
| Luneta trasera térmica | F40 | 30 |
| Espejos de las puertas laterales con calefacción | F41 | 7,5 |
| +15 unidad de control ABS / ESP (*) | F42 | 7,5 |
| Limpiaparabrisas / lavaparabrisas delantero | F43 | 30 |
| Encendedor de cigarrillos / toma de corriente en el túnel | F44 | 20 |
| Asientos calefactables | F45 | 15 |
| Toma de corriente para arranque | F46 | 20 |
| Alimentación del controlador de la puerta del conductor
(elevalunas eléctrico, cerradura) |
F47 | 20 |
| Alimentación del controlador de la puerta del pasajero
(elevalunas eléctrico, cerradura) |
F48 | 20 |
| +15 medios (luces de control del salpicadero izquierda y central,
espejos eléctricos, iluminación de control del asiento calefactable, ajuste de radioteléfono, navegación sensores de lluvia / luces diurnas, unidad de control de sensores de aparcamiento, iluminación de control del techo solar) (*) |
F49 | 7,5 |
| Unidad de control del airbag | F50 | 7,5 |
| +15 Unidad de control de presión de neumáticos,
control ECO / Sport (*) |
F51 | 7,5 |
| Limpiaparabrisas / lavaparabrisas trasero | F52 | 15 |
| +30 Intermitentes, luces de emergencia,
salpicadero (*) |
F5 | 10 |
(*) +30 = conexión del polo positivo de la batería (no bajo llave)
(*) +15 = conexión del polo positivo bajo llave

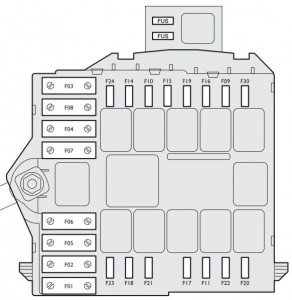

Esquema de fusibles cerca de la batería
| Descripción | Fusible | Amperaje [A] |
| Unidad de control del salpicadero 1 | F1 | 70 |
| Unidad de control de la dirección asistida | F2 | 70 |
| Llave de arranque | F3 | 20 |
| Unidad de control del salpicadero 2 | F4 | 50 |
| Unidad de control ABS / ESP | F5 | 50 |
| Ventilador eléctrico del radiador
(velocidad baja) (todas las versiones) |
F6 | 30 |
| Ventilador eléctrico del radiador
(velocidad alta) (todas las versiones excepto 1.4 16V calefactado) |
F7 | 40 |
| Ventilador eléctrico del aire acondicionado | F8 | 30 |
| Lavaparabrisas | F9 | 20 |
| Bocina | F10 | 15 |
| Servicios auxiliares de inyección electrónica | F11 | 15 |
| Faro con luces largas derecho | F14 | 10 |
| Faro con luces largas izquierdo | F15 | 10 |
| Servicios básicos de inyección electrónica | F17 | 10 |
| +30 Controlador del motor /
interruptor de control remoto del ventilador del radiador (1.9 Multijet) (*) |
F18 | 7,5 |
| Compresor | F19 | 7,5 |
| Filtro de diésel calefactado (Multijet) | F20 | 30 |
| Bomba de combustible | F21 | 15 |
| Servicios básicos de inyección electrónica (1.4 16V) | F22 | 15 |
| Servicios básicos de inyección electrónica (Multijet) | F22 | 20 |
| Bomba de aceite de la transmisión con sistema de doble alimentación | F23 | 15 |
| Doble alimentación de la caja de fusibles de la transmisión (+ llave) | F 16 | 7,5 |
| +15 Dirección asistida eléctrica (*) | F24 | 7,5 |
| Faros antiniebla delanteros | F30 | 15 |
(*) +30 = borne positivo de la batería (no bajo llave)
(*) +15 = borne positivo bajo llave
Caja de fusibles opcional (en el soporte auxiliar)
| Descripción | Fusible | Amperaje [A] |
| +30 Amplificador de radio externo (*) | F34 | 15 |
| +30 Techo solar (*) | F58 | 20 |
(*) +30 = conexión del polo positivo de la batería (no bajo llave)
(*) +15 = conexión del polo positivo bajo llave
Fusibles fuera de la caja de fusibles del compartimento del motor
| Descripción | Fusible | Amperaje [A] |
| Bomba con sistema de doble alimentación | F01 | 30 |
| Calentamiento de bujías incandescentes (Multijet) | F04 | 50 |
(*) +30 = borne positivo de la batería (no bajo llave)
(*) +15 = borne positivo bajo llave
Acerca del Lancia Musa (2007-2012)
El Lancia Musa, fabricado entre 2007 y 2012, es un monovolumen compacto que ofrece una combinación de estilo italiano y funcionalidad. Este modelo es conocido por su diseño elegante y su interior confortable, que proporciona suficiente espacio para pasajeros y equipaje. El Lancia Musa estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los clientes elegir la variante que mejor se adaptara a sus necesidades. El vehículo está equipado con tecnologías modernas y elementos de seguridad que aumentan la comodidad y la seguridad de la conducción.
Esquema de la caja de fusibles del Lancia Musa
Esta página muestra el esquema de la caja de fusibles para el modelo Lancia Musa, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo.
