Komatsu PC30-7 – Caja de fusibles
Komatsu PC30-7 – diagrama de la caja de fusibles
Año de fabricación:
Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 10 | Sistema de control del motor;
Válvula de control de la palanca del equipo de trabajo. |
| 3 | 20 | Panel de monitor P;
Limpiaparabrisas*; Bocina*; Iluminación interior*; Radio*. |
| 4 | 20 | Faro delantero;
Válvula selectora de la transmisión. |
| 5 | 30 | Sistema de control del motor |
| * Estos puntos se refieren únicamente a vehículos con cabina. | ||

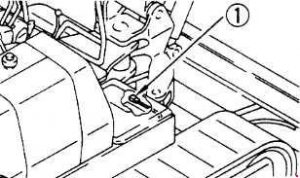

Conexión del fusible
Si no hay suministro de energía después de girar el interruptor de arranque a la posición ON, puede haber una interrupción del cable del fusible ®, por lo tanto, retire la cubierta a la derecha del marco y verifique o reemplace.
Acerca de Komatsu PC30-7
El Komatsu PC30-7 es una excavadora compacta de orugas, popular por su fiabilidad y eficiencia en las obras de construcción. Este modelo está equipado con un potente motor diésel que proporciona suficiente potencia para diversas tareas de construcción. El Komatsu PC30-7 es conocido por su maniobrabilidad y durabilidad, lo que lo hace ideal para trabajar en espacios reducidos. Además, esta excavadora está equipada con tecnologías modernas que aumentan su productividad y reducen el consumo de combustible, convirtiéndola en una opción más ecológica para proyectos de construcción.
Diagrama de la caja de fusibles del Komatsu PC30-7
Esta página muestra el diagrama de la caja de fusibles del Komatsu PC30-7, esencial para el mantenimiento y las reparaciones adecuadas de esta máquina. La caja de fusibles suele estar ubicada en la cabina del operador o cerca del compartimento del motor, lo que permite un fácil acceso a los fusibles. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y la larga vida útil de la máquina.
