Daewoo Korando (1999-2001) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Daewoo Korando 1999-2001, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Daewoo Korando – esquema de distribución de fusibles
Año de fabricación: 1999, 2000, 2001.

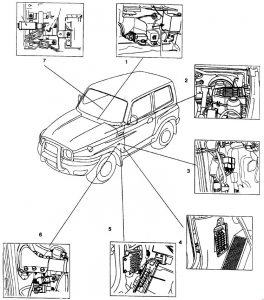

Ubicación
- Relé de cierre centralizado de puertas
- Distribución de fusibles en el compartimento del motor
- Relé del motor y válvula ABD
- Distribución de fusibles interior
- Relé interior
- Relé para el arranque automático de la ventana
- Relé de protección contra sobretensión: OVPR

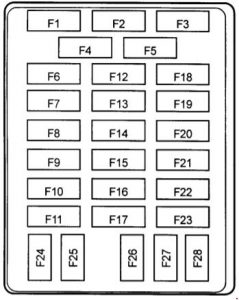

Distribución de fusibles en el habitáculo
| Número |
Descripción |
Amperaje [A] |
| F1 | ABS; ECU del mecanismo de diferencial de freno. | 15 |
| F2 | Unidad de control de transmisión; Relé ECS;
Unidad de calefacción de asientos. |
10 |
| F3 | Inmovilizador (Diésel); Interruptor de parada. | 10 |
| F4 | Interruptor AUDIO | 10 |
| F5 | O/SMIRR,C/CARGADOR. | 15 |
| F6 | Iluminación interior del vehículo; Lámpara de puerta;
Lámpara del maletero. |
10 |
| F7 | Interruptor de luces de emergencia | 15 |
| F8 | Relé deshumidificador | 20 |
| F9 | Conexión STICS nº 1; Audio. | 10 |
| F10 | Relé de alimentación | 30 |
| F11 | ECU del mecanismo de diferencial de freno | 15 |
| F12 | Relé de techo corredizo | 20 |
| F13 | Unidad de control del distribuidor eléctrico; Unidad del distribuidor eléctrico. | 20 |
| F14 | Relé del motor del ventilador | 30 |
| F15 | Interruptor de luz de freno | 15 |
| F 16 | Aire acondicionado; Cierre de puertas;
Calefacción de asientos. |
15 |
| F17 | Relé de elevalunas eléctrico; Conector de diagnóstico. | 10 |
| F18 | Relé del compartimento del motor; Interruptor de emergencia. | 15 |
| F19 | Bombilla de repuesto | 10 |
| F20 | Placa eléctrica; Unidad de control de la placa eléctrica;
Techo corredizo; Espejo retrovisor con atenuación automática. |
10 |
| F21 | Sensor de velocidad; Conector de diagnóstico;
Conector nº 5. |
10 |
| F22 | Diodo; Relé de protección contra sobretensión;
Unidad de control de calefacción; Relé de bloqueo de transmisión. |
10 |
| F23 | Unidad de airbag | 10 |
| F24 | Relé ECS | 15 |
| F25 | Motor de antena | 10 |
| F26 | Relé de limpiaparabrisas FRT, motor | 15 |
| F27 | Boquilla de pulverización y motor del limpiaparabrisas trasero | 10 |
| F28 | Relé de aire acondicionado, conector 3 | 10 |

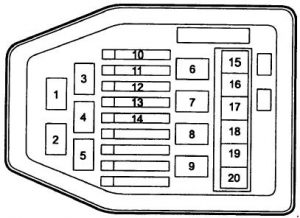

Esquema de fusibles en el compartimento del motor
| Número |
Amperaje [A] |
Descripción |
| 10 | 10 | Bocina |
| 11 | 15 | Luz antiniebla trasera |
| 12 | 15 | Faro delantero (largo) |
| 13 | 15 | Faro delantero (corto) |
| 14 | 15 | Faro antiniebla delantero |
| 15 | 20 | Relé de protección contra sobrecarga (gasolina) |
| 16 | 30 | Faro trasero |
| 17 | 30 | Faro delantero |
| 18 | 30 | Motor |
| 19 | 30 | Encendido |
| 20 | 50 | Batería |
| Relés | ||
| 1 | Faro trasero | |
| 2 | Bocina | |
| 3 | Encendido (gasolina) | |
| 4 | Faro delantero antiniebla | |
| 5 | Ventilador del condensador | |
| 6 | Compresor (Diésel); Ventilador del condensador (gasolina). | |
| 7 | Ventilador del condensador | |
| 8 | Faro delantero (largo) | |
| 9 | Faro delantero (corto) | |

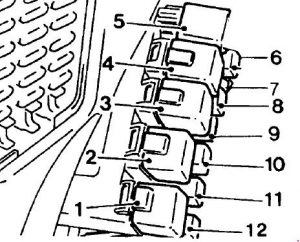

Esquema de relés
| Número |
Relé |
| 1 | Relé de limpiaparabrisas delanteros |
| 2 | Mecanismo de diferencial de freno automático 5.0 a tierra |
| 3 | Relé de advertencia de peligro |
| 4 | Relé de la bomba de combustible |
| 5 | Relé de bloqueo de transmisión |
| 6 | Relé deshumidificador |
| 7 | Relé ECS |
| 8 | Relé de luz antiniebla trasera |
| 9 | Relé de elevalunas eléctrico |
| 10 | Relé de aire acondicionado |
| 11 | Relé de techo corredizo |
| 12 | Relé de bloqueo del embrague (transmisión manual); Relé neutral (transmisión automática). |

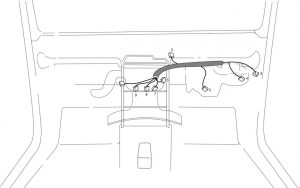

Relé del ventilador (nº 6)
