Cadillac Escalade GMT K2XL (2015-2020) – caja de fusibles
Diagrama de fusibles y relés – Cadillac Escalade GMT K2XL
Aplica a vehículos fabricados en los años:
2015, 2016, 2017, 2018, 2019, 2020.
Para el encendedor de cigarrillos en el Cadillac Escalade , los fusibles n.º 4, 6 y 50 en la caja de fusibles a la izquierda del tablero, los fusibles n.º 3 y 50 en la caja de fusibles a la derecha del tablero y el fusible n.º 14 (toma de corriente para accesorios traseros) en la caja de fusibles en el compartimento trasero son los responsables.
Cabina
A ambos lados del salpicadero, detrás de las cubiertas, hay dos cajas de fusibles.
Diagrama de la caja de fusibles (lado izquierdo)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | No se usa |
| 2 | No se usa |
| 3 | No se usa |
| 4 | Toma de corriente para accesorios 1 |
| 5 | 2015-2016: Alimentación de accesorios/accesorios mantenida 2017-2020: Alimentación de accesorios mantenida |
| 6 | Toma de corriente para accesorios desde la batería |
| 7 | Mecanismo universal de apertura de puertas de garaje/espejo retrovisor |
| 8 | SEO (opción de equipo especial) Alimentación de accesorios mantenida |
| 9 | No se usa |
| 10 | Módulo de control de la carrocería 3 |
| 11 | Módulo de control de la carrocería 5 |
| 12 | Iluminación de los controles del volante |
| 13 | No se usa |
| 14 | No se usa |
| 15 | No se usa |
| 16 | Sensor de encendido discreto lógico |
| 17 | 2016-2017: Módulo de procesamiento de video 2019-2020: Módulo de procesamiento de video/módulo de llave virtual |
| 18 | Módulo de ventana con espejo |
| 19 | Módulo de control de la carrocería 1 |
| 20 | Mesa delantera (si está presente) |
| 21 | No se usa |
| 22 | No se usa |
| 23 | No se usa |
| 24 | 2015-2016: Calefacción, Ventilación y Aire Acondicionado Encendido/Calefacción, Ventilación y Aire Acondicionado Auxiliar
2017-2018: HVAC/encendido 2019-2020: Encendido HVAC/encendido AUX HVAC |
| 25 | Encendido del tablero/módulo de diagnóstico de detección de encendido |
| 26 | Columna inclinada/SEO 1 (opción de equipo especial), bloqueo de columna inclinada/SEO (opción de equipo especial) |
| 27 | Conector de enlace de datos/módulo de asiento del conductor |
| Número | Descripción |
|---|---|
| 28 | Entrada pasiva/Arranque pasivo/Calefactor, Ventilación y Aire Acondicionado Batería |
| 29 | Dispositivo antirrobo |
| 30 | No se usa |
| 31 | No se usa |
| 32 | No se usa |
| 33 | 2015-2018: SEO (opción de equipo especial)/Control automático de nivel 2019-2020: SEO (opción de equipo especial)/Asiento calefactado izquierdo |
| 34 | Pedal ajustable eléctricamente Habilitar estacionamiento (si está presente) |
| 35 | No se usa |
| 36 | Varias cargas de arranque/giro |
| 37 | Volante calefactado |
| 38 | Bloqueo de la columna de dirección 2 (si está presente) |
| 39 | Batería del tablero |
| 40 | No se usa |
| 41 | No se usa |
| 42 | Remolque europeo (si está presente) |
| 43 | Puerta izquierda |
| 44 | Asiento del conductor |
| 45 | No se usa |
| 46 | Asiento derecho calefactado/refrigerado |
| 47 | Asiento izquierdo calefactado/refrigerado |
| 48 | No se usa |
| 49 | No se usa |
| 50 | Toma de corriente para accesorios 2 |
| 51 | No se usa |
| 52 | Alimentación de accesorios mantenida/relé de accesorios |
| 53 | Relé de trabajo/arranque |
| 54 | No se usa |
| 55 | No se usa |
| 56 | No se usa |

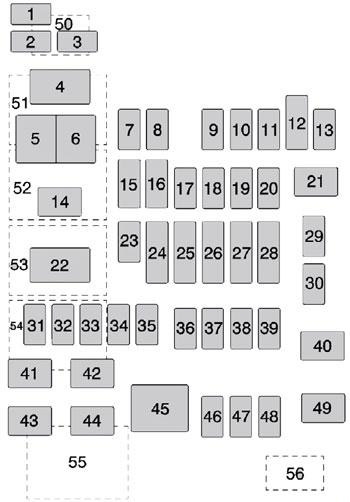

Diagrama de la caja de fusibles (lado derecho)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | No se usa |
| 2 | No se usa |
| 3 | No se usa |
| 4 | Toma de corriente para accesorios 4 |
| 5 | No se usa |
| 6 | No se usa |
| 7 | No se usa |
| 8 | Toma de corriente de la guantera |
| 9 | No se usa |
| 10 | No se usa |
| 11 | No se usa |
| 12 | Control del volante |
| 13 | Módulo de control de la carrocería 8 |
| 14 | No se usa |
| 15 | No se usa |
| 16 | No se usa |
| 17 | No se usa |
| 18 | No se usa |
| 19 | Módulo de control de la carrocería 4 |
| 20 | Entretenimiento en el asiento trasero |
| 21 | Techo solar |
| 22 | No se usa |
| 23 | No se usa |
| 24 | No se usa |
| 25 | No se usa |
| 26 | Sistema de infoentretenimiento/airbag |
| 27 | Reserva/Interruptor de ventana RF/Sensor de lluvia |
| Número | Descripción |
|---|---|
| 28 | Detección de obstáculos/USB |
| 29 | Radio |
| 30 | No se usa |
| 31 | No se usa |
| 32 | No se usa |
| 33 | No se usa |
| 34 | No se usa |
| 35 | No se usa |
| 36 | SEO (opción de equipo especial) B2 |
| 37 | SEO (opción de equipo especial) |
| 38 | Módulo de control de la carrocería 2 |
| 39 | Inversor de aire acondicionado |
| 40 | No se usa |
| 41 | No se usa |
| 42 | No se usa |
| 43 | No se usa |
| 44 | Motor de la ventana de la puerta derecha |
| 45 | Ventilador delantero |
| 46 | Módulo de control de la carrocería 6 |
| 47 | Módulo de control de la carrocería 7 |
| 48 | Amplificador |
| 49 | Asiento delantero derecho |
| 50 | Toma de corriente para accesorios 3 |
| 51 | No se usa |
| 52 | Alimentación de accesorios mantenida/relé de accesorios |
| 53 | No se usa |
| 54 | No se usa |
| 55 | No se usa |
| 56 | No se usa |
Compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Paneles eléctricos |
| 2 | Bomba del sistema antibloqueo |
| 3 | BEC interior LT1 |
| 4 | Cinturón de seguridad motorizado del pasajero |
| 5 | Compresor de nivelación de suspensión |
| 6 | Control electrónico de la transmisión 4WD |
| 10 | Freno de estacionamiento eléctrico |
| 13 | BEC interior LT2 |
| 14 | BEC trasero 1 |
| 17 | Cinturón de seguridad motorizado del conductor |
| 21 | 2015-2017: Válvula solenoide de escape ALC 2019-2020: Nivelación automática de faros / Válvula solenoide de escape |
| 22 | 2019: Bomba de combustible |
| 23 | Módulo de control de chasis integrado |
| 24 | Amortiguación en tiempo real |
| 25 | Módulo de alimentación de la bomba de combustible |
| 26 | 2015-2017: Control de voltaje de batería de respaldo/ajustable 2019-2020: Asistente hidráulico activo / Control de voltaje de batería ajustable |
| 28 | Upfitter 2 |
| 29 | Relé Upfitter 2 |
| 30 | Limpiaparabrisas |
| 31 | Módulo de interfaz de remolque |
| 34 | Luces de marcha atrás |
| 35 | Válvula del sistema de frenos antibloqueo |
| 36 | Frenos del remolque |
| 37 | Relé Upfitter 3 |
| 39 | Frenado del remolque / giro a la derecha |
| 40 | Frenado del remolque / giro a la izquierda |
| 41 | Luces de estacionamiento del remolque |
| 42 | Luces de posición derechas |
| 43 | Luces de posición izquierdas |
| 44 | Upfitter 3 |
| 45 | Control automático de nivel Arranque/Manual |
| 47 | Upfitter 4 |
| 48 | Relé Upfitter 4 |
| 49 | Luces de marcha atrás |
| 51 | Relé de luces de posición |
| 60 | Control de aire acondicionado |
| Número | Descripción |
|---|---|
| 63 | Upfitter 1 |
| 67 | Batería del remolque |
| 68 | 2019-2020: Bomba de combustible secundaria |
| 69 | RC Upfitter 3 y 4 |
| 70 | VBAT Upfitter 3 y 4 |
| 72 | Relé Upfitter 1 |
| 74 | Encendido del módulo de control del motor |
| 75 | Varios repuestos para encendido |
| 76 | Encendido de la transmisión |
| 77 | RC Upfitter 1 y 2 |
| 78 | VBAT Upfitter 1 y 2 |
| 83 | Reserva/Alcance |
| 84 | Relé de trabajo/encendido |
| 87 | 2015-2017: Motor 2019-2020: Sensor MAF/IAT/humedad/TIAP |
| 88 | Inyector A – impar |
| 89 | Inyector B – par |
| 90 | Sensor de oxígeno B |
| 91 | Control de la mariposa |
| 92 | Relé del módulo de control del motor |
| 93 | Bocina |
| 94 | Faros antiniebla |
| 95 | Faros con luces bajas |
| 100 | Sensor de oxígeno A |
| 101 | Módulo de control del motor |
| 102 | Módulo de control del motor/módulo de control de la transmisión |
| 103 | Calentador auxiliar interno |
| 104 | Motor de arranque |
| 107 | Cierre Aero |
| 109 | Upfitter de policía |
| 112 | Relé del motor de arranque |
| 114 | Lavaparabrisas delantero |
| 115 | Lavaparabrisas trasero |
| 116 | Ventilador de refrigeración izquierdo |
| 117 | 2015-2016: No se usa 2017-2020: Bomba de combustible primaria |
| 120 | 2015-2016: No se usa 2017-2020: Bomba de combustible primaria |
| 121 | Faro HID derecho |
| 122 | Faro HID izquierdo |
| 123 | Ventilador de refrigeración derecho |
Caja de fusibles en el maletero
Se encuentra en el lado izquierdo del maletero, detrás de la cubierta.
| Número | Descripción |
|---|---|
| Número | Descripción |
| Mini relé ISO | |
| 1 | Deshumidificador trasero |
| Microfusibles | |
| 2 | Asiento calefactado de la segunda fila izquierda |
| 3 | Asiento calefactado de la segunda fila derecha |
| 4 | Espejos calefactados |
| 5 | Maletero |
| 6 | Rotura de cristal |
| 7 | Maletero elevable |
| 8 | Lógica del módulo del maletero trasero |
| 9 | Limpiaparabrisas trasero |
| 10 | Calefactor, ventilación y ventilador de aire acondicionado trasero |
| 11 | Asiento de la segunda fila |
| Número | Descripción |
|---|---|
| 19 | Luz antiniebla trasera (si está presente) |
| Fusibles tipo M | |
| 12 | Módulo de la puerta trasera |
| 13 | Asiento de la tercera fila |
| 14 | Toma de corriente para accesorios traseros |
| 15 | Deshumidificador trasero |
| Relé Ultra Micro | |
| 16 | Maletero |
| Microrelé | |
| 17 | Elevador de puerta |
| 18 | Luz antiniebla trasera (si está presente) |
| 19 | Espejos calefactados |
