Abarth Punto 2012 (2012-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Abarth Punto 2012 2012-2014, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Abarth Punto 2012 (2012-2014) – esquema de fusibles
Año de fabricación: 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Abarth Punto 2012 (2012-2014) es el fusible 86 en la caja de fusibles del compartimento del motor.
Ubicación del fusible
Los fusibles se agrupan en tres unidades de control: en el salpicadero, en el compartimento del motor y en el lado izquierdo del maletero.

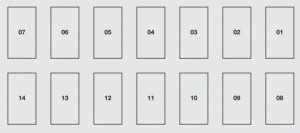

Caja de fusibles en el salpicadero
| Descripción | Número | Amp [A] |
| Luces de cruce delanteras derechas | 1 * | 7,5 |
| Luz de cruce delantera izquierda;
Regulador de orientación de las luces. |
8 * | 7,5 |
| Alimentación INT/A de la bobina de los interruptores
en la caja de fusibles del motor y de la bobina de los interruptores del relé en la unidad de control del ordenador de la carrocería. |
13 | 5 |
| Iluminación interior;
Iluminación del maletero; Iluminación del habitáculo. |
2 | 5 |
| Alimentación y batería para diagnóstico EOBD;
Climatización automática; Alarma; Radio; Unidad de control Blue & Me™. |
5 | 10 |
| Alimentación INT para el salpicadero;
Interruptor del pedal de freno (contacto NO); Tercera luz de freno. |
11 | 5 |
| Motores de cierre de puertas;
Motores de activación de la cerradura; Motores de desbloqueo del maletero. |
4 | 20 |
| Bomba del lavaparabrisas | 6 | 20 |
| Motor de la ventanilla delantera del conductor | 14 | 20 |
| Motor del elevalunas eléctrico delantero
del lado del pasajero. |
7 | 20 |
| Alimentación INT para las luces indicadoras del salpicadero;
Unidad de control de presión de neumáticos TMPS; Movimiento eléctrico de los espejos laterales; Unidad de control del techo solar practicable; Salida del sistema de infoentretenimiento my-port; Espejo retrovisor electrocromático. |
12 | 5 |
| Salpicadero | 3 | 5 |
| Alimentación INT para el interruptor del pedal de freno (contacto NC)
interruptor del pedal de embrague, grupo de calefacción del habitáculo, unidad de control Blue&Me™, cableado del sistema de audio, unidad de control del regulador de tensión, luz de marcha atrás en el parachoques, sensor de asistencia a la frenada, bobinas del interruptor del relé en la caja de fusibles del compartimento del motor. |
10 | 7,5 |

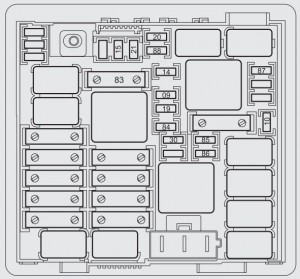

Esquema de fusibles en el compartimento del motor
| Descripción | Número | Amp [A] |
| Sistema de audio Hi-Fi con
unidad de control y subwoofer. |
09 | 20 |
| Bocina | 10 | 10 |
| Faro de carretera izquierdo;
Faro de carretera derecho, |
14 | 15 |
| Compresor del aire acondicionado | 19 | 7,5 |
| Luneta trasera térmica | 20 | 30 |
| Bomba de combustible en el depósito | 21 | 15 |
| Luz antiniebla izquierda;
Luz antiniebla derecha. |
30 | 15 |
| Toma (preparada para usar) | 85 | – |
| Toma en el habitáculo;
Encendedor de cigarrillos. |
86 | 15 |
| Sensor de estado de carga de la batería | 87 | 5 |
| Desempañado del espejo del lado del conductor;
Desempañado del espejo del lado del pasajero. |
88 | 7,5 |

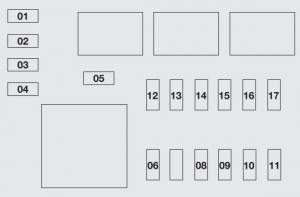

Esquema de fusibles del maletero
| Descripción | Número | Amp [A] |
| Sistema de apertura del techo solar | 17 | 20 |
| Unidad de control de gestión
del sistema de alarma. |
14 | 7,5 |
| Libre | 01 | – |
| Libre | 03 | – |
| Libre | 04 | 10 |
| Libre | 15 | – |
| Libre | 16 | – |
| Libre | 08 | 10 |
| Libre | 07 | – |
| Toma para arranque | 05 | 15 |
| Unidad de control TPMS
(sistema de monitorización de la presión de los neumáticos) |
13 | 5 |
| Libre | 09 | 10 |
| Libre | 06 | – |
| Libre | 02 | – |
Sobre el Abarth Punto 2012 (2012-2014)
El Abarth Punto 2012 es una versión deportiva del popular modelo Fiat Punto, fabricado entre 2012 y 2014. Este automóvil es conocido por su diseño dinámico y su potente motor, lo que lo hace atractivo para los amantes de los coches deportivos. El Abarth Punto está equipado con un motor T-Jet turboalimentado de 1.4 litros, que proporciona un excelente rendimiento y agilidad en la carretera. Además, ofrece una suspensión deportiva, frenos mejorados y elementos de diseño agresivos que subrayan su carácter deportivo. El interior está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que garantiza una experiencia de conducción agradable.
Esquema de la caja de fusibles del Abarth Punto 2012
Esta página muestra el esquema de la caja de fusibles para el modelo Abarth Punto 2012. En este coche, la caja de fusibles suele encontrarse en dos lugares: bajo el capó en el compartimento del motor y en el interior del vehículo, normalmente en el lado del conductor bajo el salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante prestarle atención durante el mantenimiento del coche.
